Grafische Ausgaben

Allgemeine Erläuterungen zu den Ergebnissen finden Sie unter: Allgemeine Erläuterungen zu den Ergebnissen

Die grafischen Ausgaben ermöglichen Ihnen eine schnelle Bewertung des Projektes nach verschiedenen Gesichtspunkten.

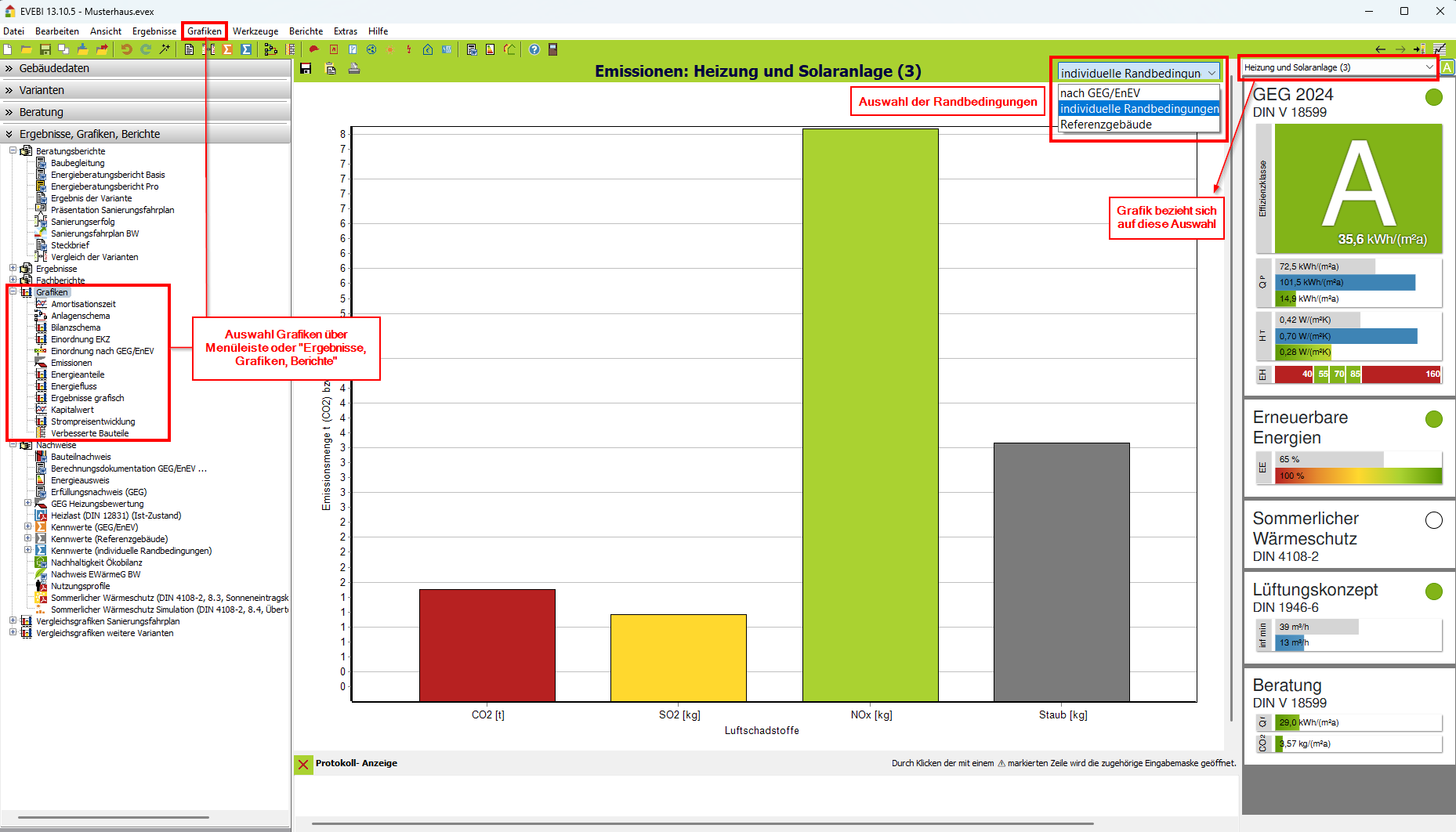

Maske Grafiken

Hinweise

Für die Ausgabe von Grafiken muss das Projekt komplett eingegeben sein.
Das Projekt kann einerseits nach GEG (GEG-Randbedingungen) und andererseits mit angepassten Randbedingungen (Energieberatung) bewertet werden. Das verwendete Berechnungsverfahren wird in der Grafik mit angegeben.
Das Menü Grafiken ist abhängig vom eingestellten Berechnungsverfahren. So werden für Berechnungen nach DIN V 18599 andere Menüeinträge angeboten als für Berechnungen nach 4108/4701 bzw. LEG. Zu den Berechnungsverfahren siehe unter: Projekt-Einstellungen
Die Grafiken werden automatisch in den verschiedenen Berichten mit ausgegeben.

Aufruf einer Grafik

Wählen Sie im Navigationsbereich das Register Ergebnisse.
Wählen Sie ggf. im Ergebnisse im Überblick - Ergebnis-Monitor den Ergebnisbezug Ist-Zustand/Variante.

oder

Wählen Sie im Navigationsbereich das Register Varianten.
Klicken Sie im Navigationsbereich die Variante, zu der Sie Grafiken ausgeben möchten.

Hinweise:

Die Ergebnisse sind abhängig von der Bezugswahl im Ergebnisse im Überblick - Ergebnis-Monitor (Ist-Zustand/Variante).
Die Ergebnisse sind abhängig von dem eingestellten GEG Jahr sowie dem in den Projekt-Einstellungen eingestellten Berechnungsverfahren (DIN 4108-6 / 4701-10/12 bzw. DIN V 18599).
Sie können bei einigen Grafiken zusätzlich wählen, ob die Ausgabe nach GEG, mit freien Randbedingungen oder für das Referenzgebäude erfolgen soll.
Die angezeigte Grafik kann gespeichert, in die Zwischenablage übernommen und direkt auf einen angeschlossenen Drucker ausgegeben werden.
Die Grafiken werden zum überwiegenden Teil in die Beratungsberichte und Berechnungsdokumentationen übernommen.
