Grafische Ausgaben DIN V 18599

Über die 18599-Grafiken können Sie sich einen sehr guten Überblick über die Ergebnisse für einzelne Zonen und das gesamte Gebäude im Berechnungsverfahren nach DIN V 18599 verschaffen.

Aufruf der Grafiken

1. Wählen Sie im Navigationsbereich das Register Grafiken.

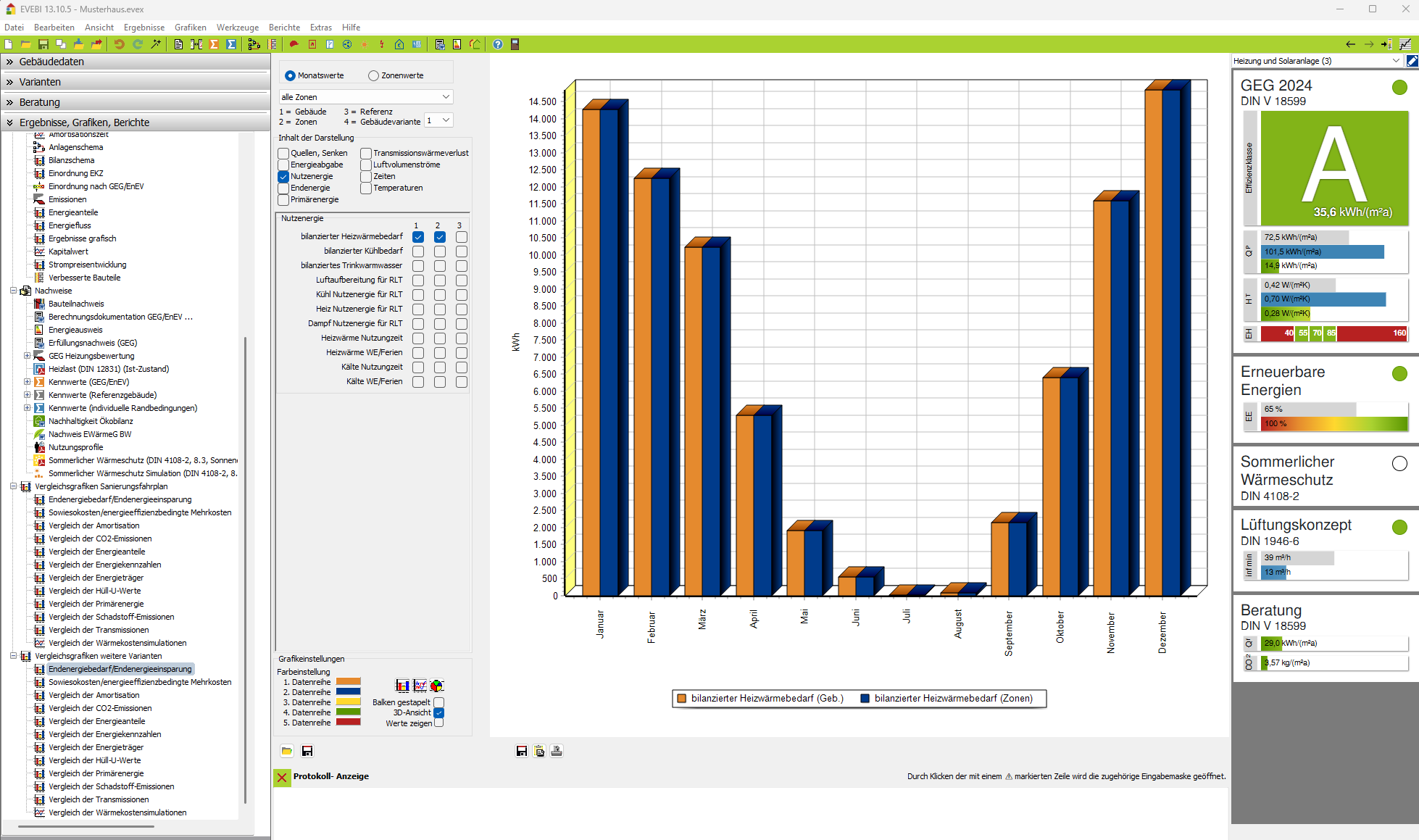

2. Klicken Sie im Navigationsbereich den Eintrag Ergebnisse grafisch. Es wird ein Fenster mit den Grafiken geöffnet: siehe Bild

Maske Grafiken

Erläuterungen zu den Grafiken

• Monatswerte/Zonenwerte: Sie können generell zwischen der Darstellung Monatswerte und Zonenwerte umstellen.
• Listenfeld zur Auswahl der Zonen: nur sichtbar bei Einstellung Monatswerte: Sie können hier zwischen einzelnen Zonen oder dem gesamten Gebäude (alle Zonen) wählen.
• Inhalt der Darstellung: Wählen Sie hier, welche Ergebnisse angezeigt werden sollen. In Abhängigkeit der hier gewählten Optionen werden weitere Optionen für die Auswahl der Ergebnisse frei gegeben.
• Inhalt: Je nach Auswahl der gewünschten Inhalte erscheinen zusätzliche Optionsfelder (siehe Grafik oben). Wählen Sie hier die gewünschten Ausgaben. Die Spalten 1 bis 4 haben folgende Bedeutung:
  1. Gesamtes Gebäude
  2. gewählte Zone bzw. alle Zonen
  3. Referenzgebäude
  4. Varianten
• Grafikeinstellungen: Hier können Sie zwischen Balken, Linien und Torten umschalten. Weiterhin können Sie zwischen 3D- und 2D-Ansicht umschalten.

Ergebnisdarstellung speichern:

Sie haben die Möglichkeit, die aktuellen Einstellungen in einer Datei zu speichern, um die Ergebnisdarstellung zu einem späteren Zeitpunkt wieder aufrufen zu können. Klicken Sie dazu das Symbol

Verwendung der Symbole:

Sie können die Grafik direkt drucken (Symbol

Verlassen Sie das Fenster durch Klicken des Symbols .
