Dachflächen und Dachvolumen erfassen

Hinweise:

• *Vor dem Erfassen der Teilflächen müssen die Bauteile erfasst worden sein! Das Erfassen und Bearbeiten der Bauteildaten finden Sie unter: Erfassen eines Bauteils
• Beim Erfassen der Dachflächen wird das Dachvolumen mit berechnet.

Flächenmanager (Schritt 1)

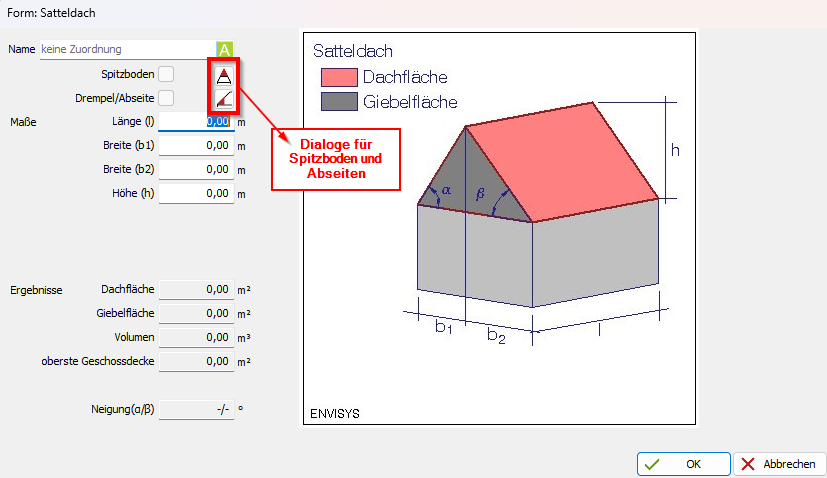

Dialog Dachmaße (Schritt 4)

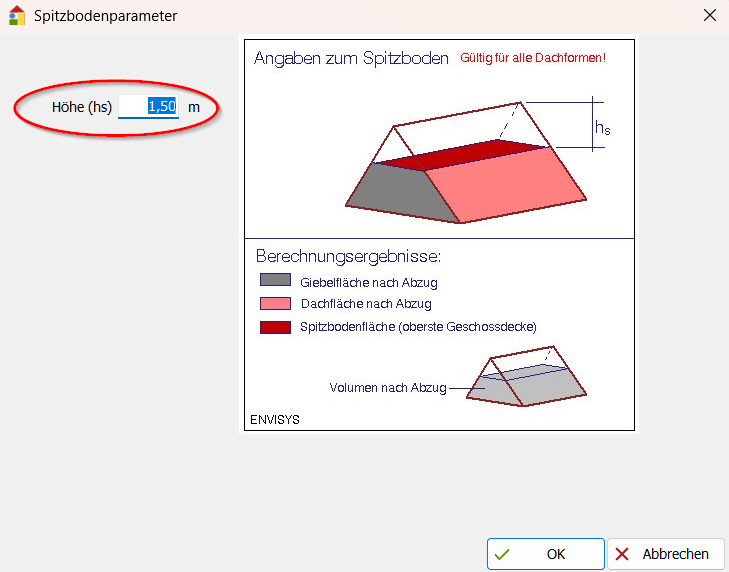

Dialog Höhe Spitzbogen (Schritt 5)

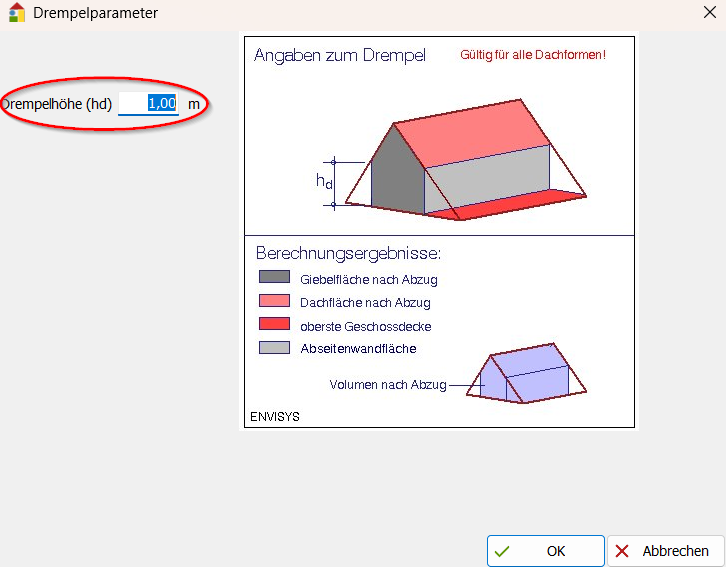

Dialog Drempelhöhe (Schritt 5)

Flächenzuweisung Dach

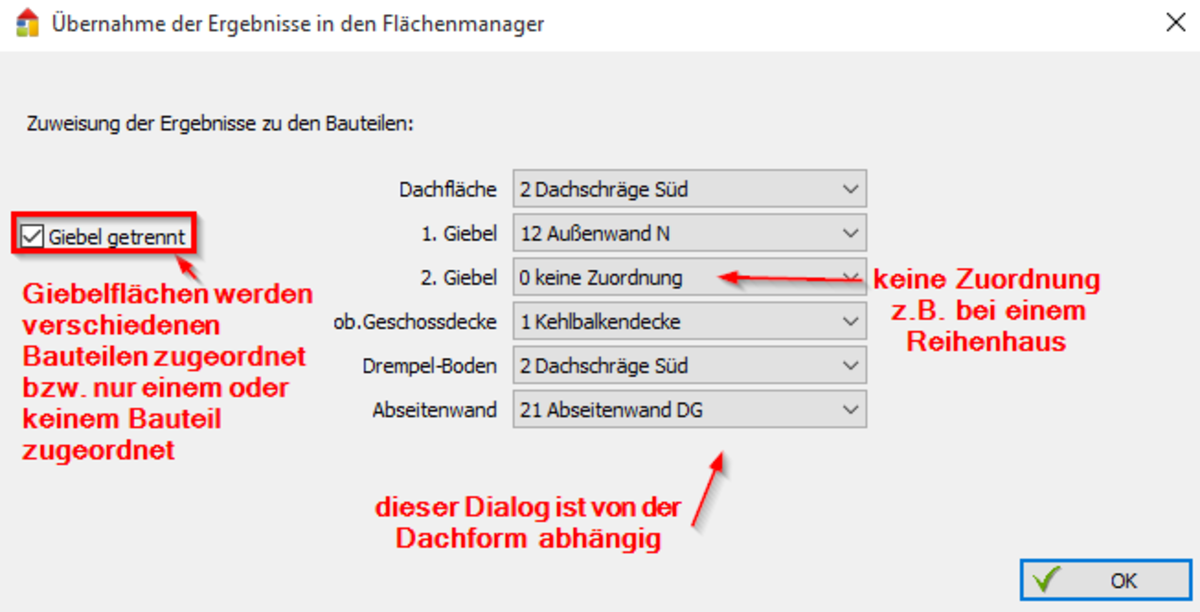

Dialog Zuordnung Teilflächen (Schritt 6)

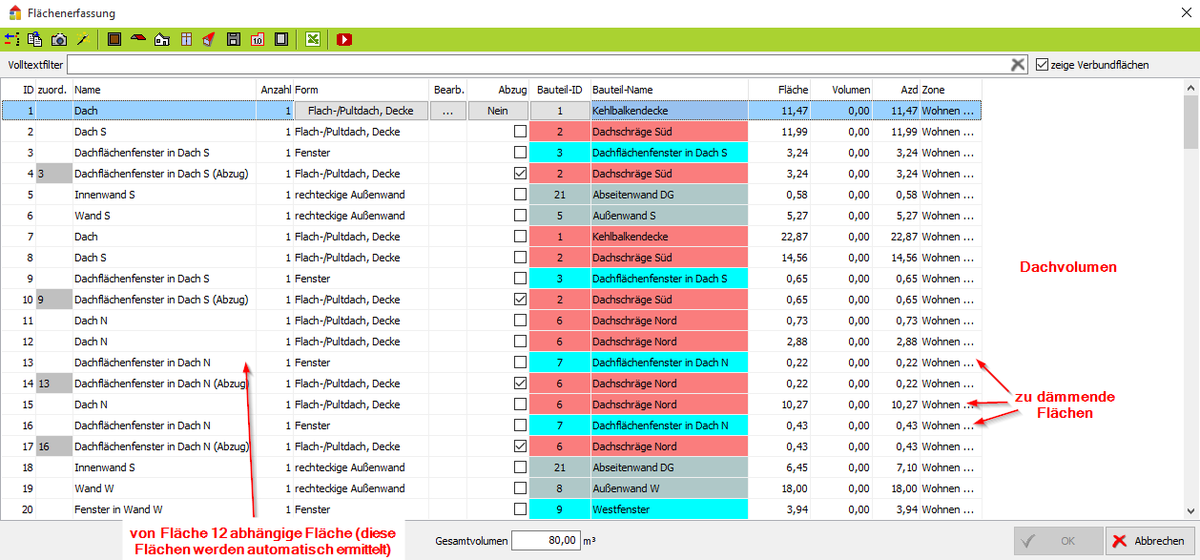

Dachflächen im Flächenmanager

Übernahme in den Flächenmanager (Schritt 7)

Vorgehen zum Erfassen der Dachflächen über den Flächenmanager-Assistenten

1. Starten Sie den Flächenmanager über das Symbol
2. Klicken Sie im Flächenmanager das Symbol
3. Geben Sie die Anzahl der Dächer ein und bestätigen Sie den Dialog. Es erscheint ein Dialog zur Auswahl der Dachform.
4. Wählen Sie die gewünschte Dachform. Je nach Dachform erscheint ein Dialog zur Eingabe der Maße, z. B.: siehe Bild
5. Geben Sie die Maße ein. Die Angaben erfolgen in Meter! Hinweis: Ziehen Sie hier keine Flächen für Dachflächenfenster etc. ab. Diese Flächen werden beim Erfassen der Dachflächenfenster automatisch vom Dach abgezogen! Angaben zum Spitzboden Klicken Sie dazu das Symbol
6. Bestätigen Sie den Dialog des Daches mit OK. Es erscheint ein weiterer Dialog zur Zuordnung der Teilflächen zu den Bauteilen: Hier werden die Bauteile angezeigt, die Sie in der Bauteilmaske als Dach definiert haben. Dieser Dialog ist abhängig von der gewählten Dachform! Sie können die Giebel getrennt festlegen (Option Giebel muss aktiv sein). Damit ist es möglich, den Giebeln unterschiedliche Bauteile zuzuordnen bzw. Reihen- und Reihenendhäuser zu berücksichtigen.
7. Wählen Sie die Bauteile, denen Sie die Teilflächen zuordnen wollen und bestätigen Sie den Dialog. Die Fläche(n) wird/werden in die Tabelle eingetragen.
8. Beim Verlassen des Flächenmanagers werden die Flächen den Bauteilen zugeordnet.

Hinweise: * Automatisch ermittelte Flächen werden unter Angabe der Flächen-ID grau hinterlegt. Diese Flächen können nicht geändert werden. Mit Bearbeiten der Mutterfläche werden diese Flächen neu berechnet. * Die zu dämmende Fläche kann von der wärmeübertragenden Fläche abweichen (z.B. Spitzboden, Drempel). Diese Fläche kann beim Erfassen von Dämm-Maßnahmen berücksichtigt werden. * Sie können ggf. weitere Dachflächen erfassen. * Sie können ggf. weitere Dachflächen erfassen und dem bereits gewählten Bauteil zuordnen bzw. einem anderen Dachbauteil zuordnen. Wiederholen Sie dazu die Schritte 1 bis 4.
