Bearbeiten: Lüftungsanlage mit Wärmerückgewinnung

Es können nur Maßnahmen bearbeitet werden, welche bereits über den Maßnahmen-Assistenten erfasst wurden. Die Maßnahmen werden in einem Maßnahmenkatalog abgelegt und können dann bearbeitet werden.

• Erläuterungen zum Maßnahmenkatalog finden Sie unter: Maßnahmenkatalog

Info

Achtung! Das Bearbeiten einer Maßnahme hat Auswirkung auf alle Varianten, denen diese Maßnahme bereits zugeordnet ist!

Vorgehen zum Bearbeiten einer Maßnahme

1. Wählen Sie das Register Varianten.
2. Öffnen Sie im Navigationsbereich den Eintrag Maßnahmenkatalog. Bereits vorhandene Maßnahmen werden aufgelistet.
3. Markieren Sie im Navigationsbereich die zu bearbeitende Maßnahme. Der zugehörige Dialog zur Maßnahme wird angezeigt:

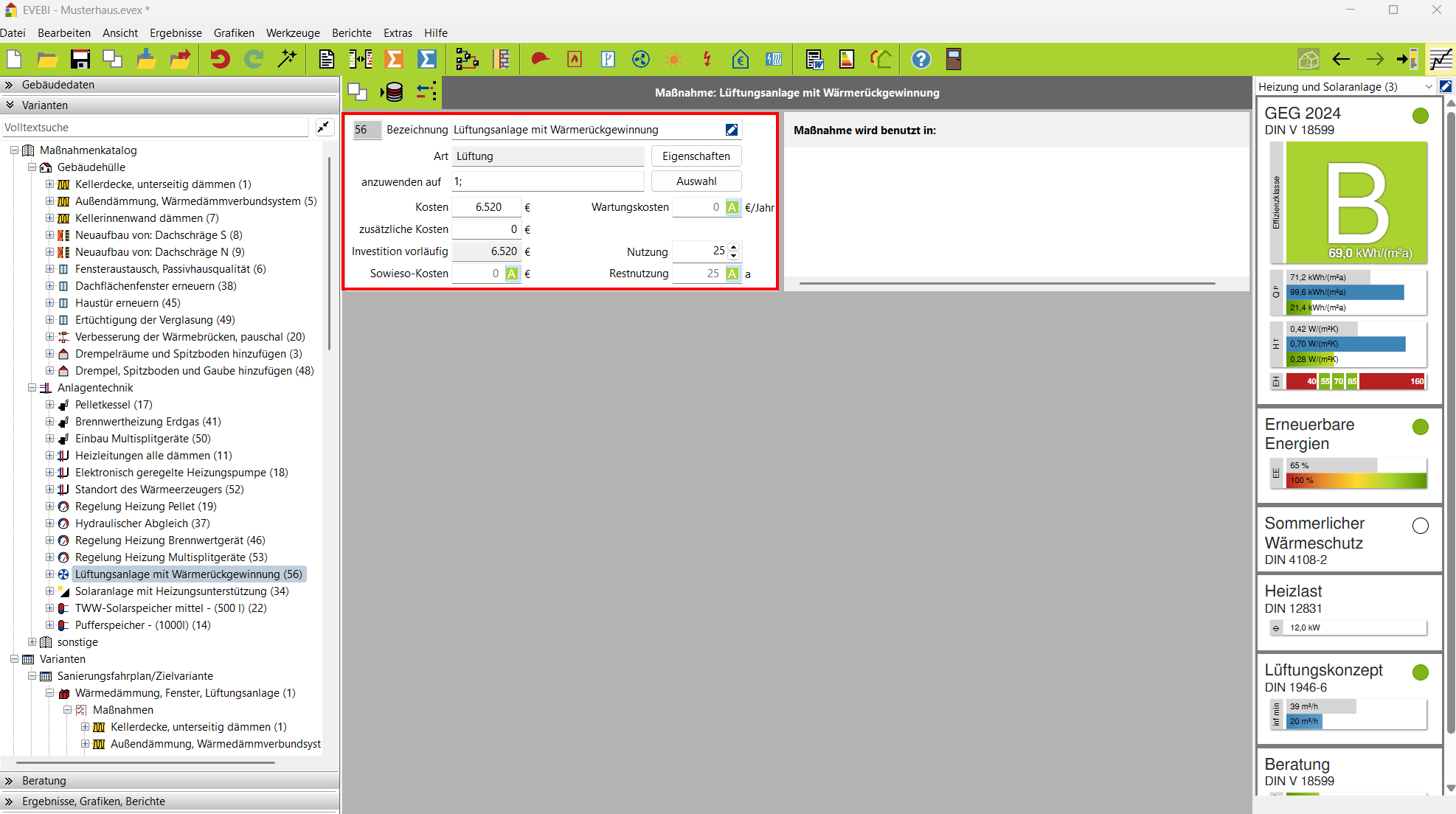

   Dialog der Maßnahme Lüftungsanlage mit Wärmerückgewinnung

   Sie können die Maßnahme jetzt anpassen.

Maßnahme anpassen

1. Geben Sie die Bezeichnung der Maßnahme ein.
2. Prüfen Sie die Kosten und die Nutzungsdauer der Maßnahme.
   • Kosten:Die Kosten beziehen sich auf die Heizungsanlage.
   • zus. Kosten: Tragen Sie hier ggf. Kosten ein, die zusätzlich zu den Kosten/m2 anfallen (bspw. Gerüstkosten).
   • Nutzung: Geben Sie die Nutzungsdauer der Maßnahme an. Diese wird bei der Wirtschaftlichkeitsberechnung berücksichtigt. Haben Sie in einer Variante Maßnahmen mit verschiedenen Nutzungsdauern erfasst, so werden für die Berechnung der Wirtschaftlichkeit die Nutzungsdauern nach der Investitionssumme gewichtet.
3. Eigenschaften: Eigenschaften der Maßnahme ändern (siehe unten).
4. Über die Schaltfläche haben Sie die Möglichkeit auszuwählen auf welche Elemente die Maßnahme angewendet werden soll.

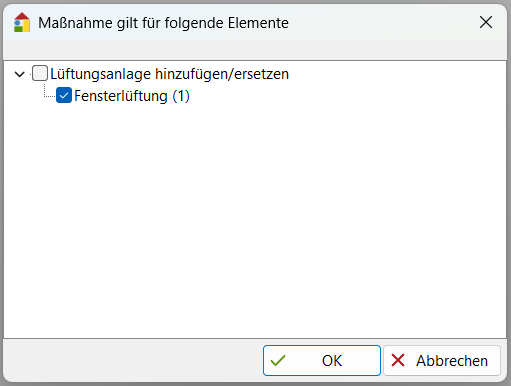

   Dialog Auswahl der Maßnahme

5. Beschreibung: Die Beschreibung der Maßnahme wird aus der Maßnahmendatenbank übernommen. Sie können den Text natürlich ändern. Durch Doppelklick in das Beschreibungsfeld wird der interne Editor von EVEBI geöffnet. Hier können Sie auf Textbausteine zugreifen und eigene Grafiken einfügen.
6. Bestätigen Sie die Maßnahme mit

Eigenschaften der Maßnahme

Über die Schaltfläche öffnet sich folgender Dialog:

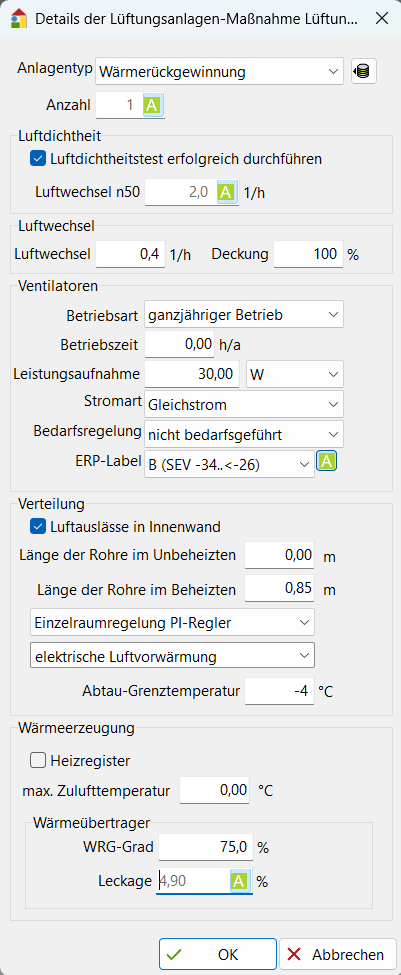

Eigenschaften der Maßnahme

Geben Sie die Parameter zur Anlage ein.

Geben Sie die Luftwechselrate an (siehe auch unter: Bearbeiten: Freie Lüftung reduzieren).

Luftauslässe: Diese können innen oder außen liegen.

EWT: Klicken Sie diese Option, wenn die Zuluft über einen Erdwärmetauscher geführt wird.

Regelung: Geben Sie an, ob eine Einzelraumregelung vorliegt oder die Lüftung zentral geregelt wird.

Länge der Rohre: Geben Sie die Länge der Lüftungsrohre im Beheizten und im Unbeheizten an.

Elektrische Vorwärmung: Klicken Sie diese Option, wenn die Luft bei Frostgefahr elektrisch vorgeheizt wird.

mittlere Temperatur zwischen Ein- und Ausschalten: Geben Sie die mittlere Temperatur an.

Heizregister: Liegt ein Heizregister vor, so ist die Option zu aktivieren.

maximale Zulufttemperatur: Geben Sie die maximale Zulufttemperatur ein.

Wärmetauscher: Geben Sie die Systemarbeitszahl und den Wärmerückgewinnungsgrad ein.

Wurde ein Luftdichtheitstest durchgeführt, so können Sie diese Option aktivieren. Nach GEG wird hier ein Minderungsfaktor angesetzt.

Bestätigen Sie den Dialog mit
