Erfassen: Gebäudegeometrie ändern

Maßnahmenassistent

Dialog Gebäudegeometrie verändern

Maske Ersatz-Bauteil

Vorgehen zum Erfassen der Maßnahme

  1. Öffnen Sie das Register VARIANTEN und wählten mit der Maus den Eintrag Maßnahmenkatalog.
  2. Legen Sie eine neue Maßnahme an.

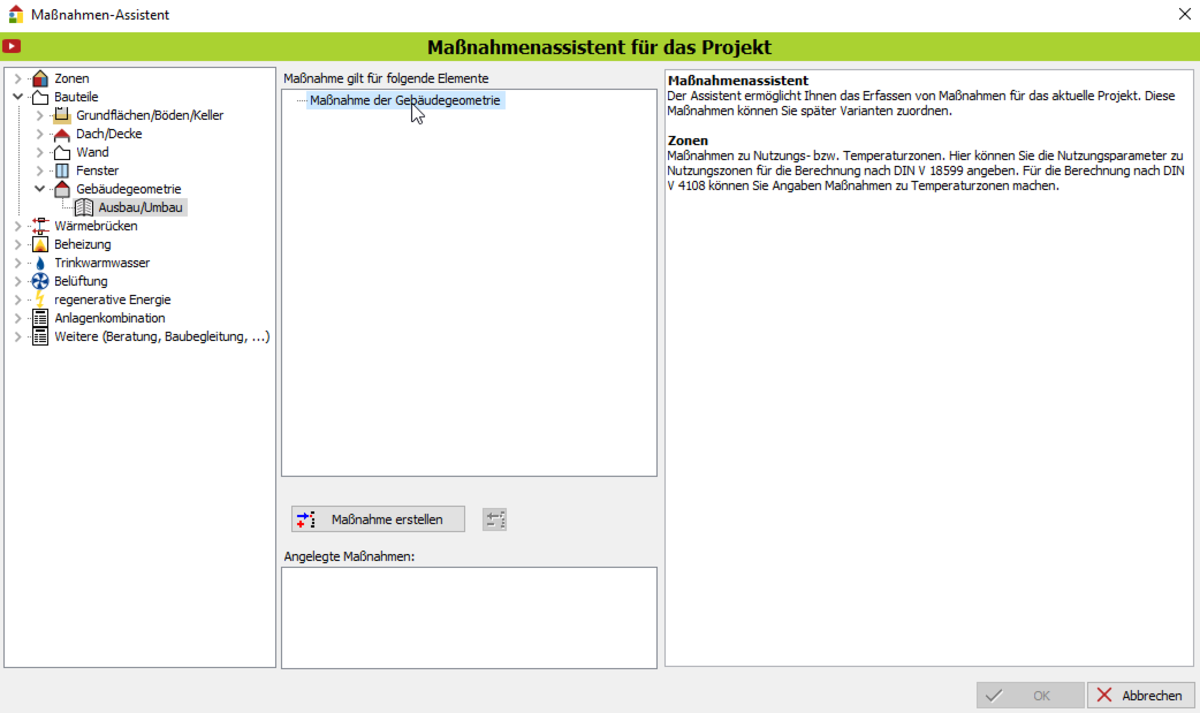

  3. Der Maßnahmenassistent öffnet sich: siehe Bild
  4. Wählen Sie unter dem Menüpunkt BAUTEILE --> Gebäudegeometrie --> AUSBAU/UMBAU.
  5. Klicken Sie auf die Schaltfläche

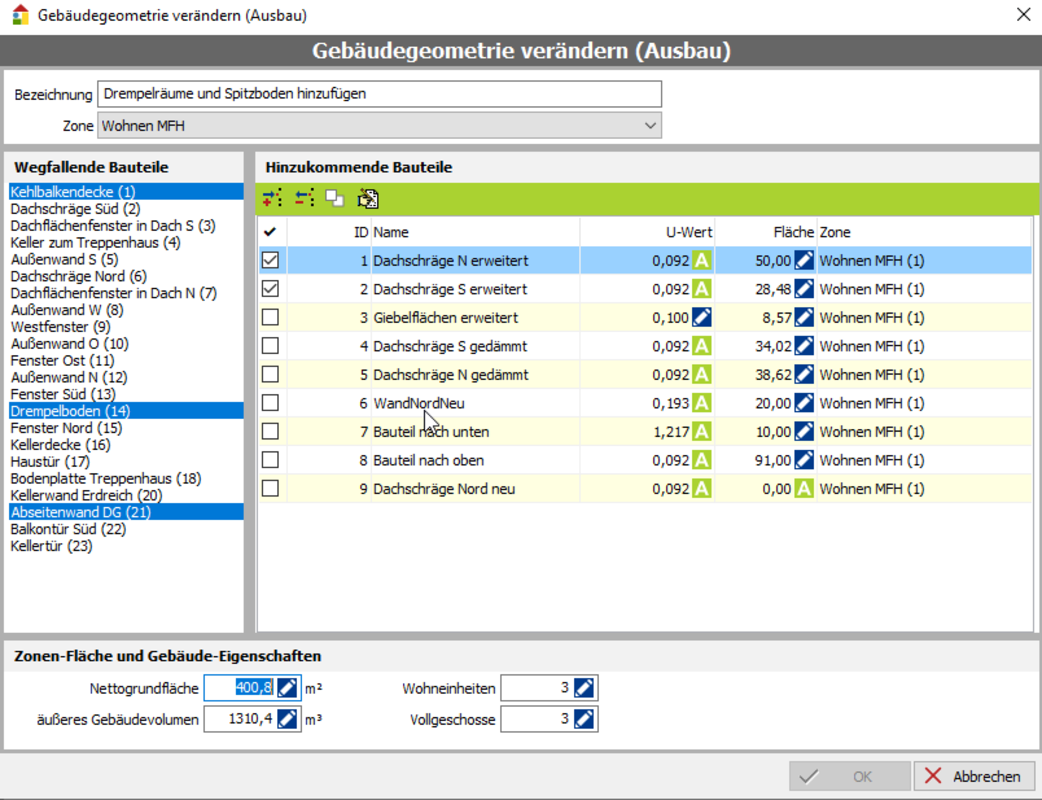

  6. Die Maßnahme wird am linken Rand unter dem Menü GEBÄUDEHÜLLE angelegt. Öffnen Sie die Eigenschaften der Maßnahme: siehe Bild Hinweis: Werden keine Bauteile in den Spalten Wegfallende und Hinzukommende Bauteile angezeigt, so wurde die Zone noch nicht ausgewählt. a) wegfallende Bauteile Wählen Sie die Bauteile, die weg fallen bzw. durch andere ersetzt werden. Für eine Mehrfachauswahl halten Sie die Steuerungs-Taste (STRG) auf Ihrer Tastatur gedrückt, während Sie die Bauteile mit der Maus anwählen.Die blau markierten Bauteile werden aus der Variante entfernt. b) Hinzukommende Bauteile Im Bereich der hinzukommenden Bauteile werden alle Bauteile angezeigt, die in den Varianten erfasst wurden. In der Regel sind das mehr, als die zusätzlich hinzukommenden Bauteile. Daher setzen Sie den Auswahl-Haken bei den Bauteilen, die wirklich hinzu kommen oder legen neue hinzukommende Bauteile an:

    • Klicken Sie dazu auf die Schaltfläche image/svg+xml ENVISYS GmbH & Co. KG
    • Das Bauteil erscheint in der Liste der hinzukommenden Bauteile und kann über die Schaltfläche image/svg+xml ENVISYS GmbH & Co. KG

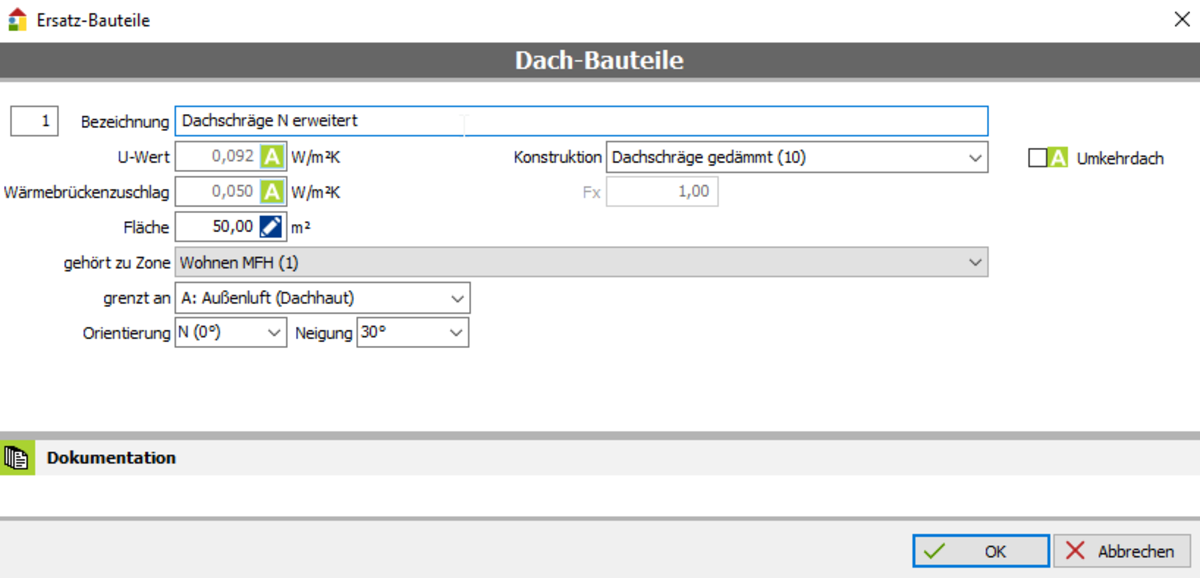

    • In diesem Bearbeitungs-Dialog ERSATZ-BAUTEIL legen Sie die Eigenschaften der neuen Bauteile fest.
    • Soll eine neue Konstruktion zugewiesen werden, so muss diese bereits unter dem Register GEBÄUDEDATEN angelegt werden.
    • Hinweis: Beachten Sie bei hinzukommenden Bauteilen, dass neue Fensterflächen nicht automatisch von den neuen Wandflächen abgezogen werden. Für die Wandflächen muss die Netto-Wandfläche (Fensterflächen bereits abgezogen) eingegeben werden.

c) Zonen-Flächen und Gebäude-Eigenschaften

Bei Wohnraumerweiterung bzw. Rückbau tragen Sie die neue Wohnfläche, Volumen, Wohneinheiten und Vollgeschosse ein. 7. Bestätigen Sie die Angaben durch Klicken auf die Schaltfläche 8. Die Maßnahme zur Änderung der Gebäudegeomatrie wird angelegt.
