Bearbeiten: TWW-Speicher einbauen bzw. verbessern

Es können nur Maßnahmen bearbeitet werden, welche bereits über den Maßnahmenassistenten erfasst wurden. Die Maßnahmen werden in einem Maßnahmenkatalog abgelegt und können dann bearbeitet werden.

Erläuterungen zum Maßnahmenkatalog finden Sie unter: Maßnahmenkatalog

Achtung! Das Bearbeiten einer Maßnahme hat Auswirkung auf alle Varianten, denen diese Maßnahme bereits zugeordnet ist!

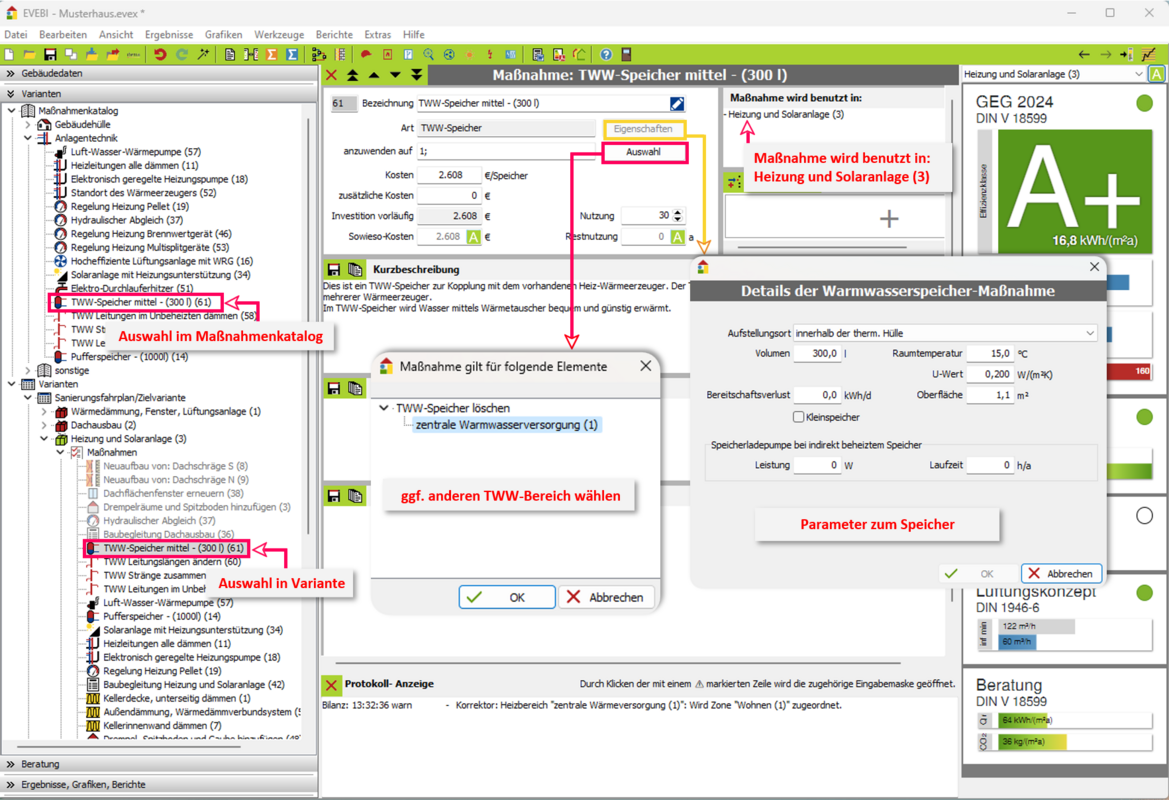

Maske der Maßnahme

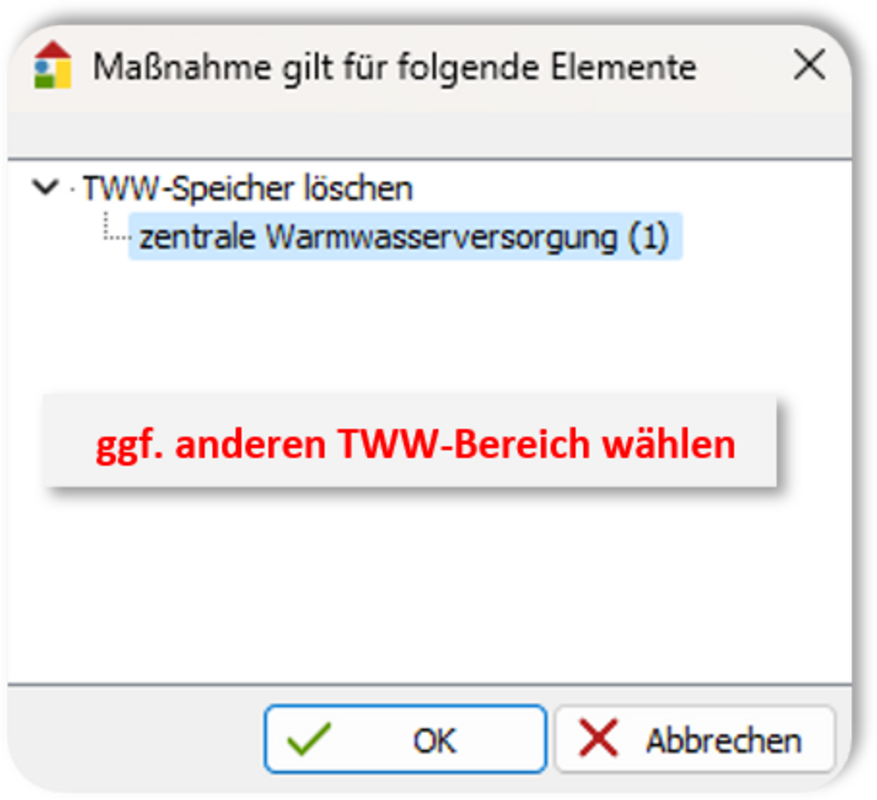

Maske Auswahl des TWW-Bereichs

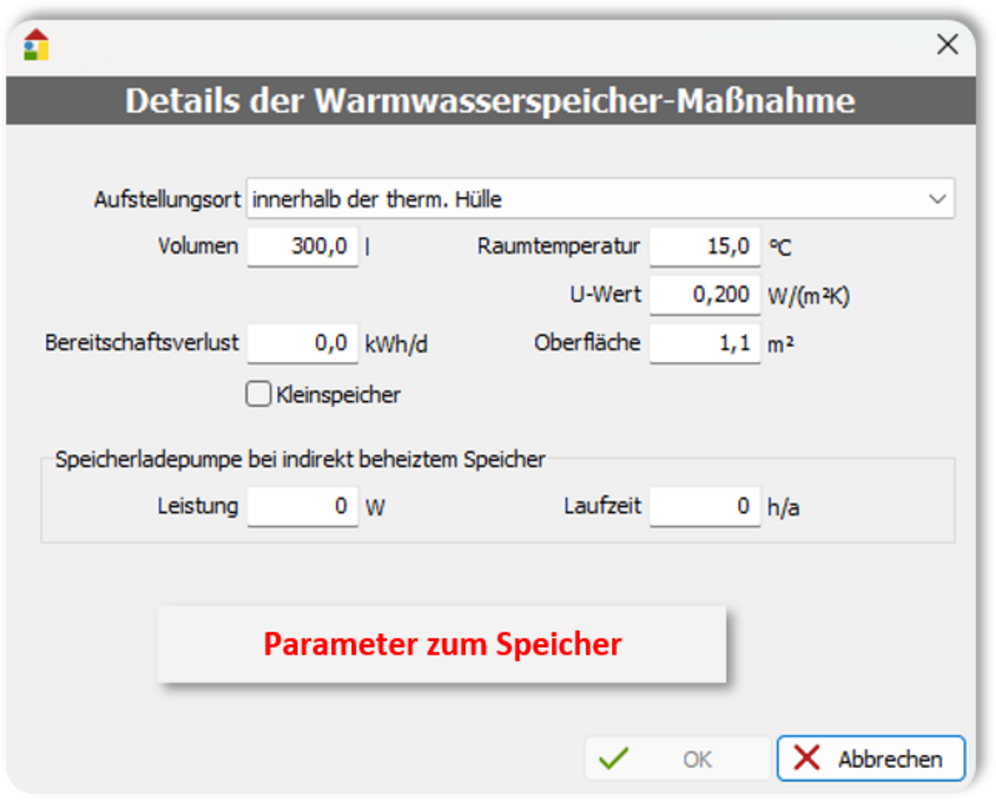

Maske Eigenschaften der Maßnahme

Vorgehen zum Bearbeiten einer Maßnahme

Wählen Sie das Register Varianten.
Öffnen Sie im Navigationsbereich den Eintrag Maßnahmenkatalog. Bereits vorhandene Maßnahmen werden aufgelistet.
Markieren Sie im Navigationsbereich die zu bearbeitende Maßnahme. Die zugehörige Maske zur Maßnahme wird angezeigt: siehe Bild

Sie können die Maßnahme jetzt anpassen.

Maßnahme anpassen

Geben Sie die Bezeichnung der Maßnahme ein.
Prüfen Sie die Kosten und die Nutzungsdauer der Maßnahme. Kosten:Die Kosten beziehen sich auf einen Speicher. Wird der Speicher in mehreren Bereichen verwendet bzw. handelt es sich um Multibereiche, so wird die Anzahl der Speicher berechnet und mit den Kosten multipliziert. zus. Kosten: Tragen Sie hier ggf. Kosten ein, die zusätzlich zu den Kosten anfallen. Nutzung: Geben Sie die Nutzungsdauer der Maßnahme an. Diese wird bei der Wirtschaftlichkeitsberechnung berücksichtigt. Haben Sie in einer Variante Maßnahmen mit verschiedenen Nutzungsdauern erfasst, so werden für die Berechnung der Wirtschaftlichkeit die Nutzungsdauern nach der Investitionssumme gewichtet.
Eigenschaften: Eigenschaften der Maßnahme ändern (siehe unten).
Über die Schaltfläche
Beschreibung: Die Beschreibung der Maßnahme wird aus der Maßnahmendatenbank übernommen. Sie können den Text natürlich ändern. Durch Doppelklick in das Beschreibungsfeld wird der interne Editor von EVEBI geöffnet. Hier können Sie auf Textbausteine zugreifen und eigene Grafiken einfügen.
Bild aus DB einfügen: Befindet sich in der Maßnahmendatenbank zur gewählten Maßnahme eine Grafik, so erscheint zusätzlich die Option Bild aus DB einfügen. Durch Aktivieren dieser Option können Sie die Grafik in den Bericht übernehmen.
Bestätigen Sie die Maßnahme mit
Rechnen Sie die Bilanz über das Symbol

Eigenschaften der Maßnahme

Über die Schaltfläche

Volumen:Wird ein Volumen des Speichers angegeben, so werden die Oberfläche, der U-Wert und die Lufttemperatur automatisch eingetragen.

Bereitschaftsverlust: Tragen Sie hier den täglichen Bereitschaftsverlust in kWh ein. Ist dieser nicht bekannt, so ermittelt EVEBI den gültigen Standardwert.

bei indirekt beheiztem Speicher:

Leistung der Pumpe: Geben Sie die Pumpenleistung in Watt an.

Laufzeit: Geben Sie die Laufzeit der Pumpe in Stunden pro Jahr ein.

weitere Parameter:

Oberfläche:Bei der Oberfläche wird davon ausgegangen, dass der Speicher doppelt so hoch wie breit und zylinderförmig ist.

U-Wert:Für den U-Wert wird eine hoch isolierende Dämmschicht (Schaumstoff oder Mineralwolle) von 10 cm Dicke angenommen.

Dämmschicht [cm]	U-Wert [W/(qm*K)]
2	1.35
4	0.76
6	0.53
8	0.41
10	0.33
12	0.28

Kleinspeicher: Diese Option können Sie wählen, wenn mehrere kleine Speicher vorhanden sind. Geben Sie dann auch die Anzahl der Speicher ein.Raumlufttemperatur:Wird ein Vorschlag eingetragen, so wird von einer Aufstellung des Speichers im Keller ausgegangen und die in den Vorgaben genannte Temperatur gesetzt.

Bestätigen Sie den Dialog mit
