E-CAD 6: EVEBI Konstruktionsdatenbank in E-CAD nutzen

Für den Zugriff von Konstruktionen aus EVEBI wird E-CAD 6 und mindestens EVEBI-Version 13.4 benötigt. E-CAD muss bei uns erworben worden sein. Mit dem GEG-Modul von CASCADOS ist der Zugriff auf die Datenbank nur möglich, wenn Sie von First Invision eine entsprechende Datei für die Implementierung der EVEBI-Anwendung in E-CAD erhalten haben.

Hinweis für EVEBI-Anwender, die CASCADOS oder eine nicht bei ENVISYS erworbene E-CAD-Lizenz verwenden:

Sie benötigen die DBModule.dll. Bitte laden Sie die benötigte Datei unter nachfolgendem Link herunter: https://www.envisys.de/pub/DBModule.dll

Legen Sie die Datei C:\Program Files\E-CAD6Pro ab. Dort befindet sich bereits eine gleichlautende Datei, die überschrieben werden muss.

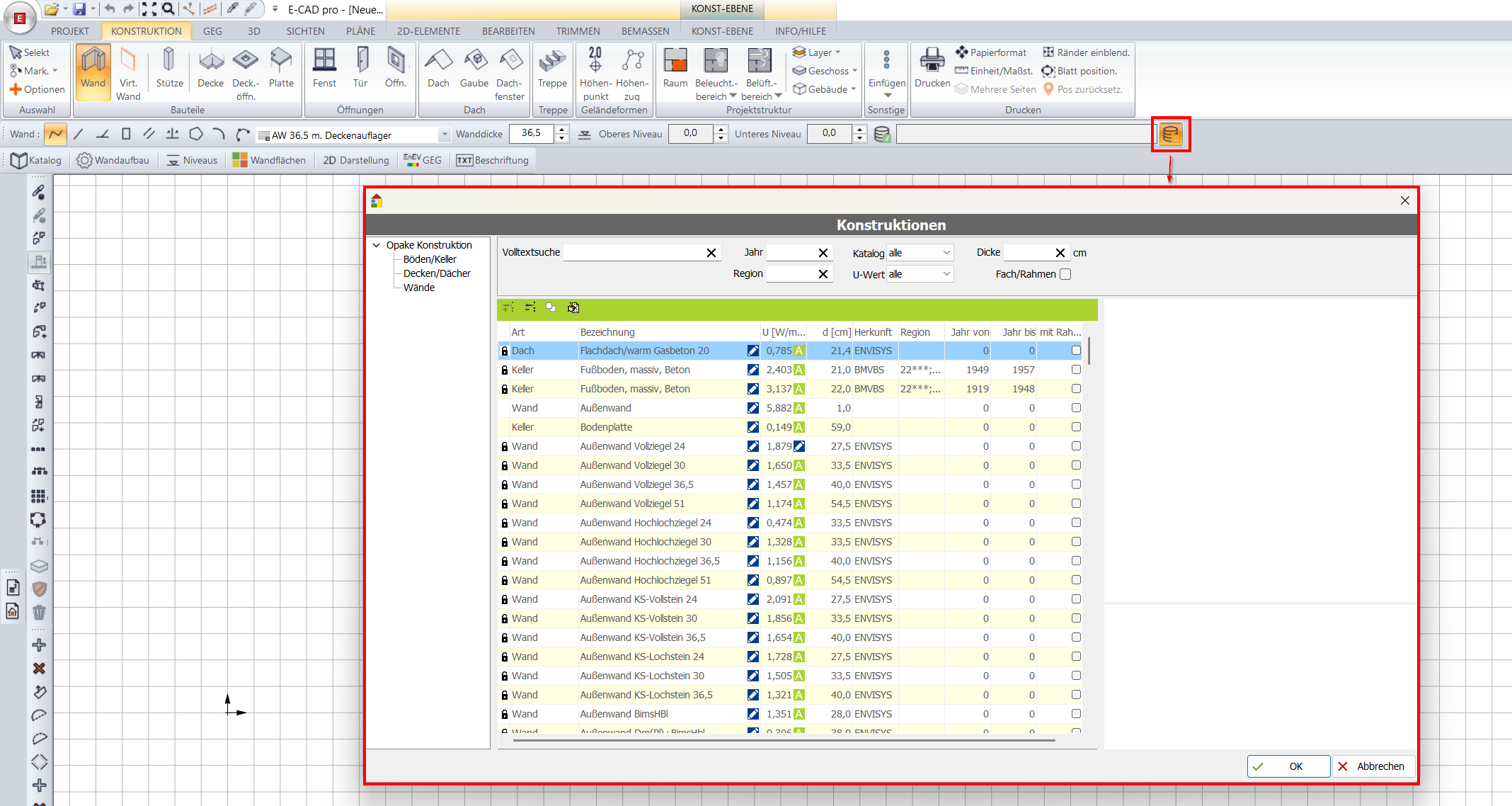

Die Konstruktionsdatenbank von EVEBI kann in E-CAD über die Schaltfläche Datenbank aufgerufen werden. Voraussetzung dafür ist, dass eine EVEBI Version 13.4 oder aktueller, auf dem Rechner geöffnet ist. EVEBI darf NICHT mehrfach geöffnet sein.

Sofern Sie mit den Konstruktionsaufbauten in E-CAD arbeiten möchten, ist es für Wände ratsam, diese bereits beim Zeichnen im Konstruktionsmodus zuzuweisen. Eine Zuweisung im Konstruktionsmodus ist bisher nur für Wände ermöglicht. Die Zuweisung für Decken/Dächer und Fenster/Türen hingegen ist nur im GEG-Modus möglich.

Wollen Sie Konstruktionen in ihrem Baustoffen oder Dicken anpassen, ist das in der EVEBI-Datenbank möglich. Dafür müssen Konstruktionen, die mit einem Schloss versehen sind, erst kopiert werden. In der kopierten Konstruktion können dann die gewünschten Änderungen durchgeführt werden. Der modifizierte Konstruktionsdatensatz kann dann einem Bauteil zugewiesen werden.

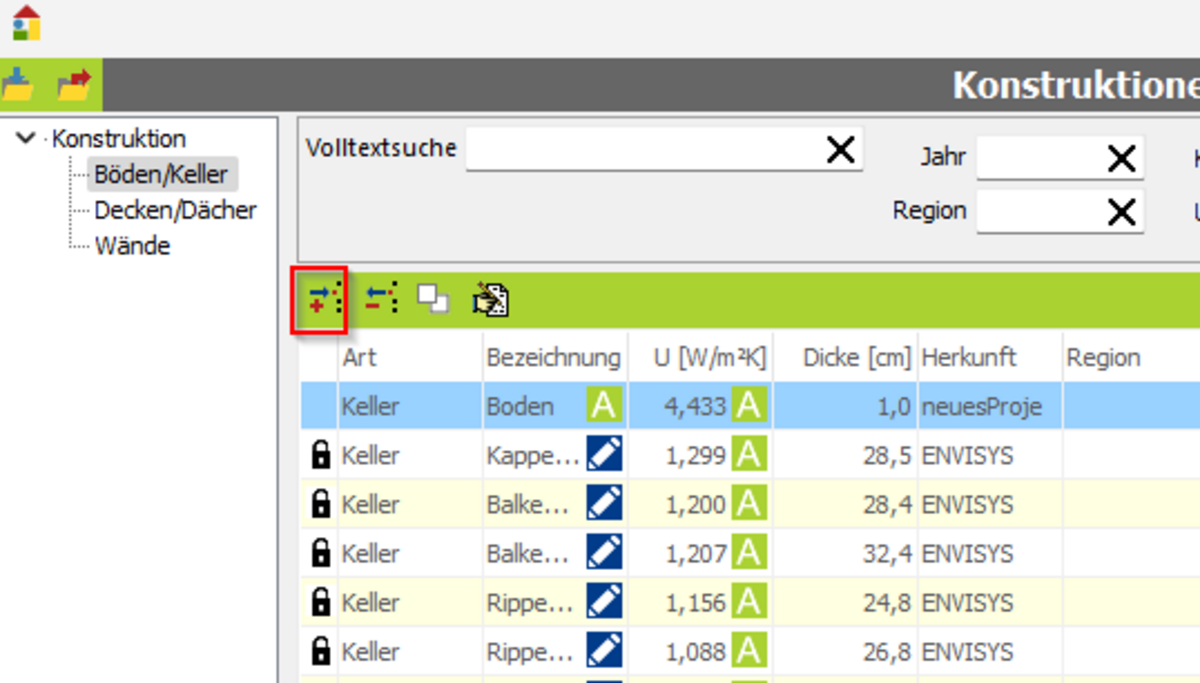

Weiterhin können auch neue Konstruktionen angelegt werden. Wählen Sie dafür zuerst auf der linken Seite der Maske eine Bauteil-Kategorie aus.

Eine nachträgliche Zuweisung der Konstruktion ist ebenfalls möglich. Diese muss dann über den GEG-Modus erfolgen. Beachten Sie dabei, dass die Dicke der Konstruktion in das Bauteil übernommen wird. Das gilt für Wände, Decken/Dächer, Fenster/Türen.

Info

Hinweis für EVEBI-Anwender, die CASCADOS oder eine nicht bei ENVISYS erworbene E-CAD-Lizenz verwenden:

Sie benötigen die DBModule.dll.

Bitte laden Sie die benötigte Datei unter nachfolgendem Link herunter:

Legen Sie die Datei C:\Program Files\E-CAD5Pro ab. Dort befindet sich bereits eine gleichlautende Datei, die überschrieben werden muss.
