Beispiele

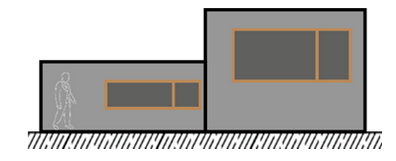

Fall Nr. 1: Ein Raum im selben Geschoss ist niedriger als die anderen Räume des Geschosses.

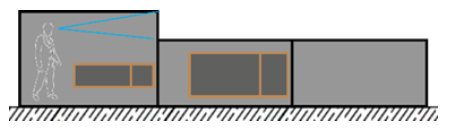

Fall Nr. 2: Im gleichen Geschoss gibt es einen Raum der höher ist, als die restlichen Räume.

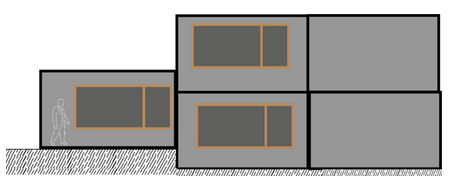

Fall Nr. 3: Ein Raum im Erdgeschoss liegt auf einem höheren Niveau, als das restliche Geschoss.

Für die Fälle Nr. 1 & 2

1. Für eine bessere Sichtbarkeit der zu übergebenden Geschosshöhen sollten zunächst im GEG-Modus die Zonen zugewiesen werden.

2. Danach wechseln Sie in den Konstruktionsmodus und zeichnen eine Deckenplatte im selben Geschoss des betreffenden Raumes.

   Info

   Die Deckenplatte muss entlang der Außenkanten der Außenwände des zu verändernden Raumes, und entlang der Mittelachse von Innenwänden gezeichnet werden. (Genauso, wie auch die Zonengrenzen verlaufen.)

3. Jetzt müssen noch die Eigenschaften und die Höhe der Decke angepasst werden. Dafür muss die Deckenplatten im Konstruktions- oder 3D- Modus angewählt werden. In der Bearbeitungsleiste der Deckenplatte wählen Sie die Schaltfläche  „Niveau/Aufbau“. Geben Sie anschließend die Höhe ein  und deaktivieren Sie die folgenden drei Optionen

   • Wände nicht mit Platte trimmen

   • Stützen nicht mit Platte trimmen

   • Räume nicht mit Platte trimmen

   In der 3D- Zonen-Ansicht wird die Änderung sichtbar.

4. Weiterhin können die Höhenniveaus der Wände angepasst werden. (Das hat nur optische Auswirkungen und ist für die Übergabe nach EVEBI nicht relevant.) Um eine Anpassung vorzunehmen klicken Sie im Konstruktionsmodus oder im 3D-Modus auf die betreffende Wand und wählen in der Bearbeitungsleiste die Schaltfläche "Niveau":

   • Für E-CAD 6 setzen Sie den Haken bei Decken anpassen.

   • Für E-CAD 5 wählen Sie Vom Geschoss abweichende Niveaus verwenden und anschließend Links und rechts gleiche Höhe verwenden. Danach geben Sie die  Höhe der neu gezeichneten Deckenplatte ein.

Fall Nr. 3

Um einen Raum mit einem in der Höhe abweichenden Bodenplattenniveau zu zeichnen, müssen Sie eine Deckenplatte im darunterliegenden Geschoss anlegen. Dafür muss ein neues Geschoss unterhalb des bestehenden Geschosses eingefügt werden.

• In unserem Beispiel klicken Sie mit der rechten Maustaste auf das Erdgeschoss in der Geschossverwaltung und wählen Neues Geschoss unterhalb einfügen.

• Übernehmen Sie dabei keine Bauteile.

• Wählen Sie dieses Geschoss aus und stellen Sie bei sichtbare Geschosse "Aktives und oberhalb" ein.

• Jetzt können Sie wie in den Fällen Nr. 1 und Nr. 2 eine Deckenplatte zeichnen und die Höhe im Feld Niveau verändern.
