Grundlagen

Split-Level sind für den geübten E-CAD- Anwender mit etwas Mehraufwand zu bewerkstelligen. Als Einstieg in E-CAD ist ein Objekt mit einem Geschossversatz allerdings nicht zu empfehlen.

Grundlegend gilt, dass für einen Geschossversatz immer die Deckenplatte eines Geschosses verändert wird. Soll z.B. die Bodenplatte des Erdgeschosses teilweise abgesenkt werden, müsste ein Kellergeschoss angelegt und dort eine Deckenplatte eingegeben und angepasst werden. Dabei ersetzen die manuell eingefügten Deckenplatten die standardmäßig mit den Geschossen angelegten Platten.

Falles es sich um ein mehrgeschossiges Objekt handelt, muss in allen weiteren Geschossen ebenfalls die Deckenplatte manuell eingegeben und abgesenkt/erhöht werden.

Folgende Punkte sind bei der Eingabe der Deckenplatte zu berücksichtigen:

  • In den Eigenschaften der Deckenplatte unter der Schaltfläche Niveau/Aufbau müssen die unteren drei Häkchen (Wände/Stütze/Räume nicht mit Platte trimmen) entfernt werden.

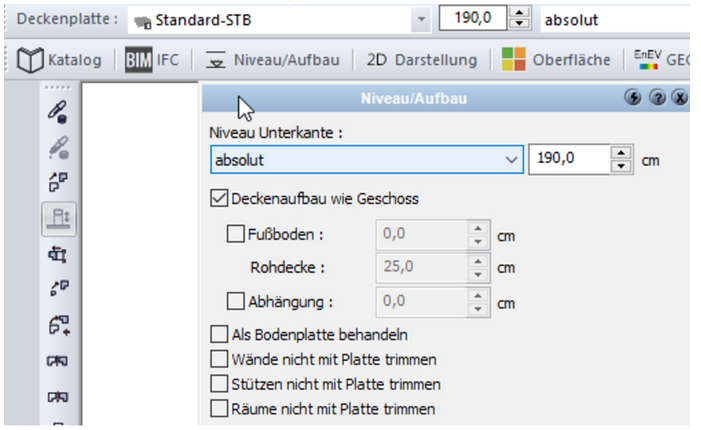

    E-CAD Eigenschaften Deckenplatten

  • Bei der Eingabe der Deckenplatten muss darauf geachtet werden, dass die Deckenplatten in Ihrer Größe entlang der Zonengrenzen verlaufen. Bei Außenwänden ist dies die Außenkante Außenluft, bei Innenwänden die Mittelachse. Das ist wichtig für eine korrekte Flächenermittlung durch E-CAD.

  • Wände: Damit die Wände auch optisch im 3D- Modus an die neuen Geschoss oder Raumhöhen angepasst werden, muss man diese Information den Wänden mitgeben. Diese Einstellung hat NUR optisch einen Einfluss. Für die Übergabe nach EVEBI werden Ihnen die Wandflächen generell immer bis zur Decke ermittelt, egal, ob hier optisch eine Lücke sichtbar ist, oder nicht.

Bei der Anwahl der entsprechenden Wand unter dem Register Konstruktion muss für die Anpassung der Wandhöhen die Schaltfläche Niveau angewählt werden. Dort sollte der Haken für "An Decke anpassen“ gesetzt werden.

Alternativ kann auch über den Haken „Vom Geschoss abweichendes Niveau verwenden“, dass neue Höhenniveau der Wände eingetragen werden. Über die Funktion "Eigenschaften abgreifen" kann die Eigenschaft auf andere Wände übertragen werden.

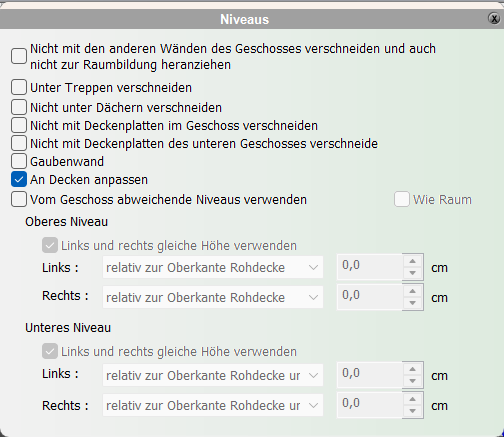

Dialog Wand Niveau anpassen

Info

Die Einstellung des Niveaus der Wände hat eine rein optische Auswirkung in der 3D-Ansicht. Die Wandflächen werden von E-CAD anhand der eingegebenen Deckenplatten ermittelt.
