Anleitung Bestimmung von Wärmebrückenlängen

Einleitung

E-CAD in Verbindung mit ThermCAD unterstützen Sie bei der Ermittlung der Wärmebrückenlängen. Da die Bestimmung der Wärmebrückenlängen analog zur Flächenermittlung für den GEG-Nachweis gemäß DIN V 18599-1 erfolgt, können in E-CAD die Längen der einzelnen Wärmebrücken einfach im 3D-Modus erfasst und visuell überprüft und nach ThermCAD übermittelt werden. Ebenso können aus E-CAD Wärmebrücken exportiert und nach E-CAD importiert werden.

Dieses FAQ soll Ihnen die Handhabung der neuen Funktionen erläutern. Die Vorgehensweise wird anhand eines einfachen Beispiels erläutert.

Umsetzung in ThermCAD

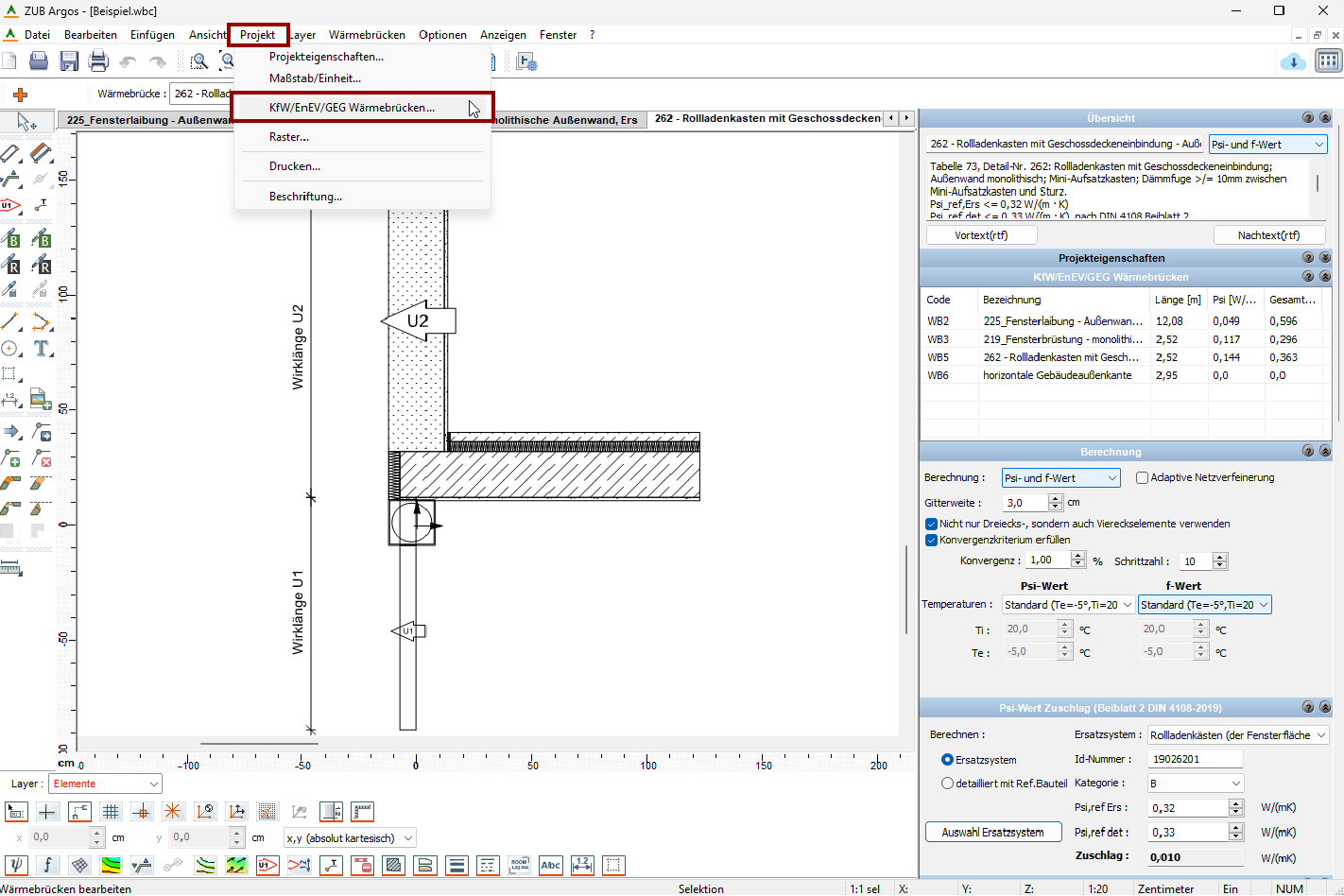

Nachdem Sie in ThermCAD die Wärmebrücken eingegeben haben, wechseln Sie in das Programmfenster KFW / ENEV / GEG Wärmebrücken.

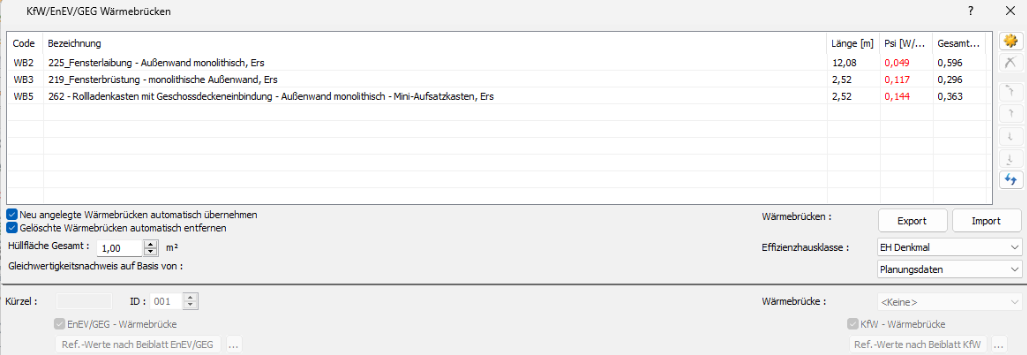

In diesem Programmfenster sind die in der Datei angelegten Wärmebrücken aufgelistet.

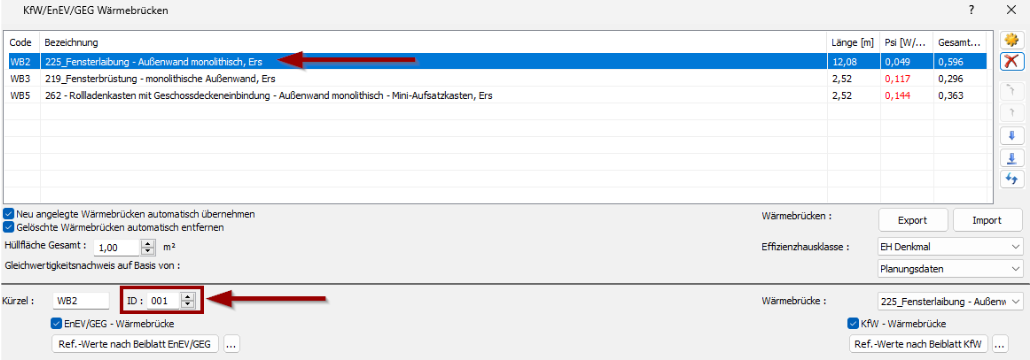

Zunächst müssen Sie für die einzelnen Wärmebrücken eine ID vergeben. Wählen Sie dazu die einzelnen Wärmebrücken an und geben Sie im Eingabefeld ID eine ID-Nummer ein (z.B. 001).

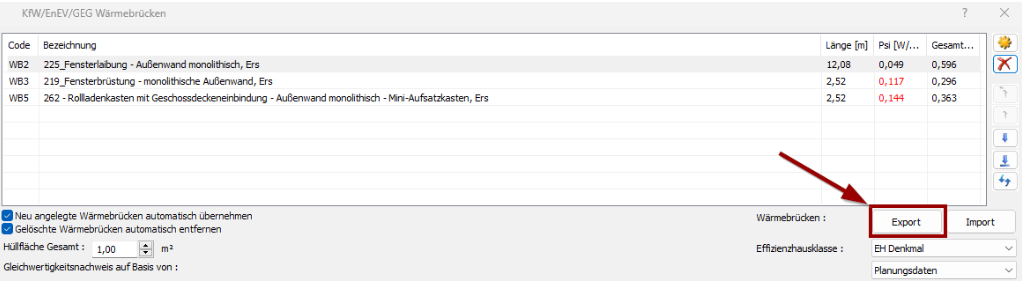

Wiederholen Sie den Vorgang für die Wärmebrücken in Ihrer Liste. Anschließend können Sie die Wärmebrücken exportieren. Betätigen Sie dafür die Schaltfläche Export.
