Umsetzung in E-CAD

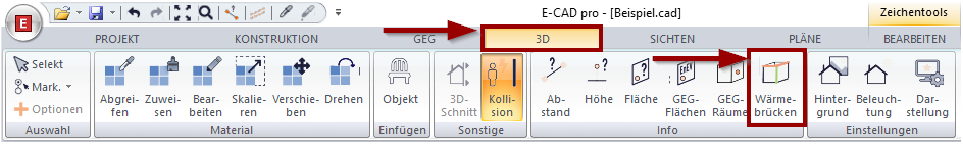

Zunächst wird das Gebäude in E-CAD modelliert und zoniert. Anschließend wechseln Sie in den 3D-Modus und wählen die Option Wärmebrücken aus.

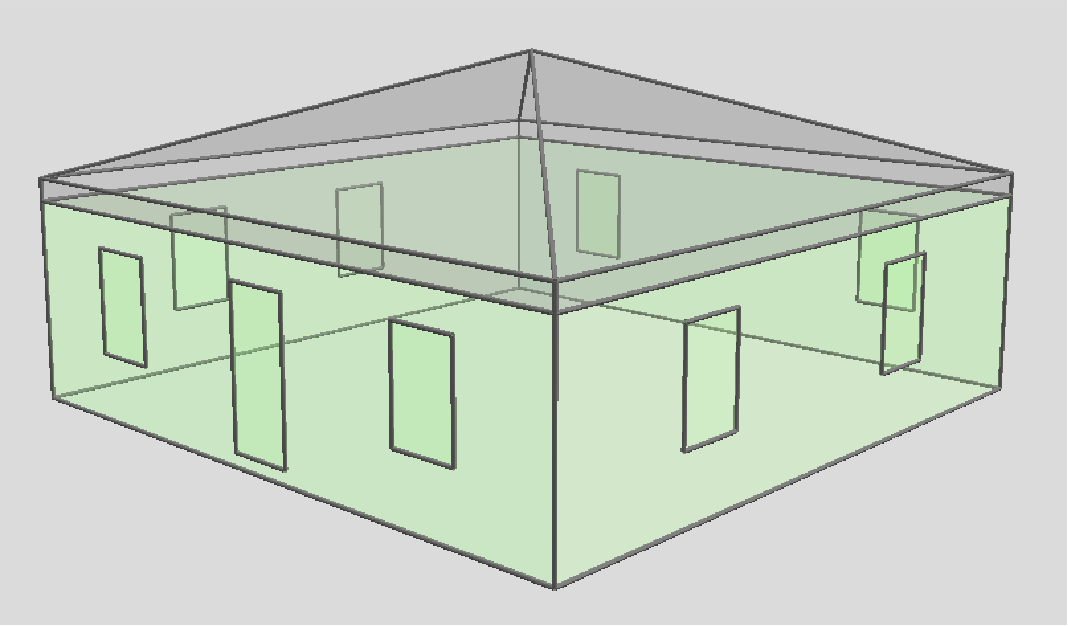

Das Gebäudemodell erscheint nun als Drahtmodell.
Über das Menü Wärmebrücken können Sie zunächst die Ansicht steuern. Zur besseren Ansicht können z.B. nur die beheizten Zonen und das Erdgeschoss über die Drop-Down-Menüs ausgewählt werden.
Im nächsten Schritt können die Wärmebrücken aus ThermCAD importiert werden. Betätigen Sie die Schaltfläche Import.

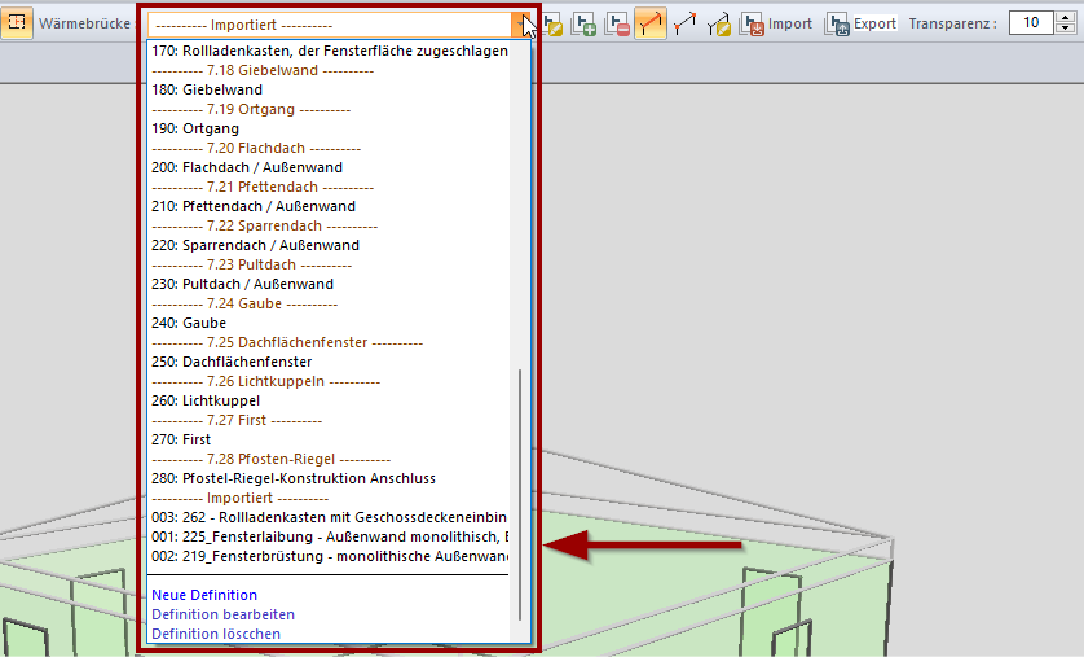

Wählen Sie die aus ThermCAD exportierte Projektdatei aus (die Datei hat die Endung wb.xml). Nachdem die Datei importiert wurde, können Sie über das Drop-Down-Menü Wärmebrücke die entsprechenden Wärmebrücken auswählen. Sie finden diese ganz unten in der Kategorie Importiert.
Wählen Sie die erste Wärmebrücke aus und betätigen Sie die Schaltfläche aktive Wärmebrücke bearbeiten.

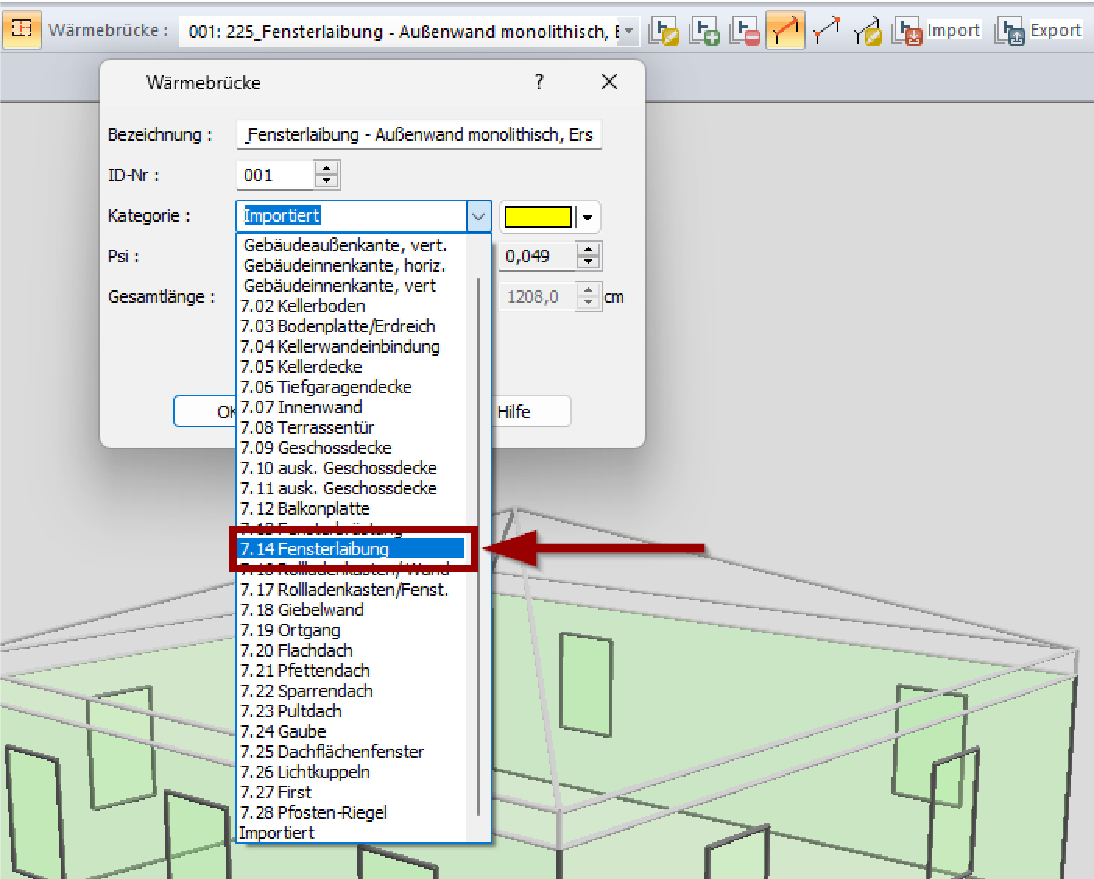

In diesem Programmfenster können Sie die Wärmebrücke einer Kategorie zuweisen.

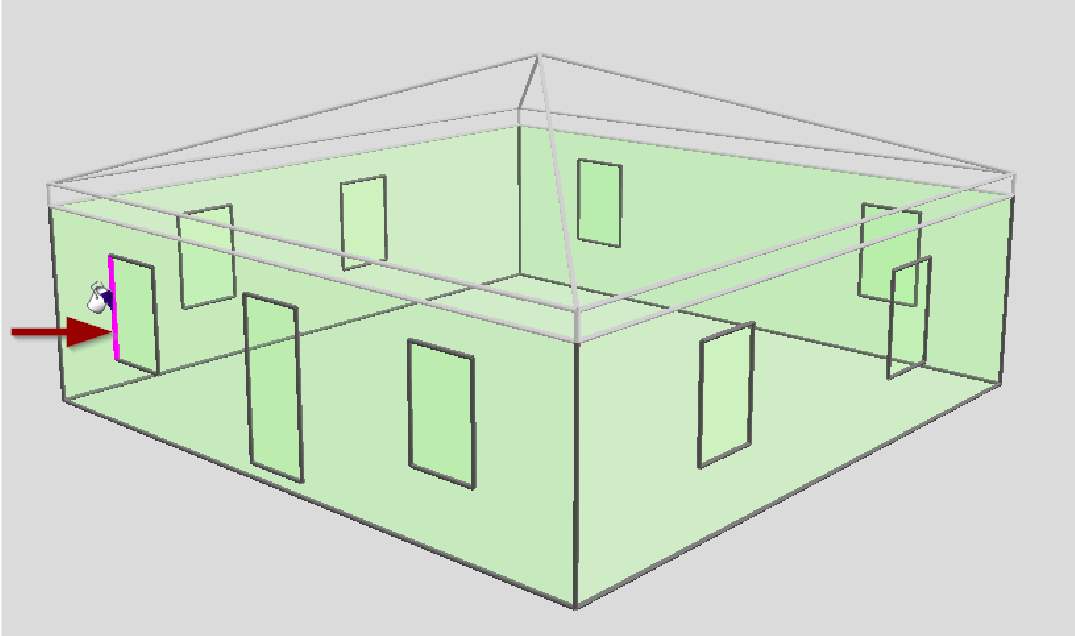

Die Einteilung in Kategorien ist z.B. notwendig, um die Übersichtlichkeit zu verbessern und den Wärmebrücken unterschiedliche Farben zu geben. Nachdem Sie die Wärmebrücken den Kategorien zugewiesen haben, wählen Sie die Wärmebrücke aus, die Sie zunächst für eine Gebäudekante verwenden möchten. Es erscheint ein Farbeimer-Symbol. Gehen Sie mit der Maus nun auf eine Gebäudekante (in diesem Beispiel eine Fensterlaibung) und betätigen Sie die linke Maustaste.
Wiederholen Sie den Vorgang für die Wärmebrücken in Ihrer Liste. Anschließend können Sie die Wärmebrücken exportieren. Betätigen Sie dafür die Schaltfläche Export. Wiederholen Sie den Vorgang für alle weiteren Laibungen. Einfach mit der linken Maustaste die einzelnen Leibungen anwählen.
Info
Wenn Sie nicht die einzelnen Gebäudekanten treffen, da das 3D-Drahtmodell zu filigran ist, können Sie die Kanten dicker darstellen. Ändern Sie einfach die Dicke der Rahmenbreite.

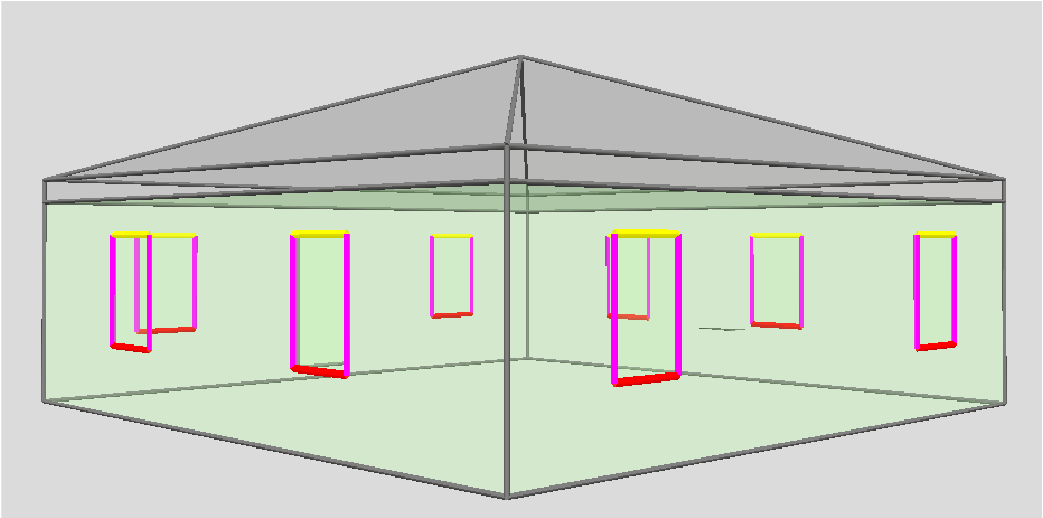

Nachdem Sie alle Elementkanten mit Wärmebrücken versehen haben (in diesem Beispiel wurden nur die Fenster betrachtet),…
…können Sie diese Informationen nach ThermCAD zurückimportieren. Für den Export betätigen Sie die Schaltfläche Export.

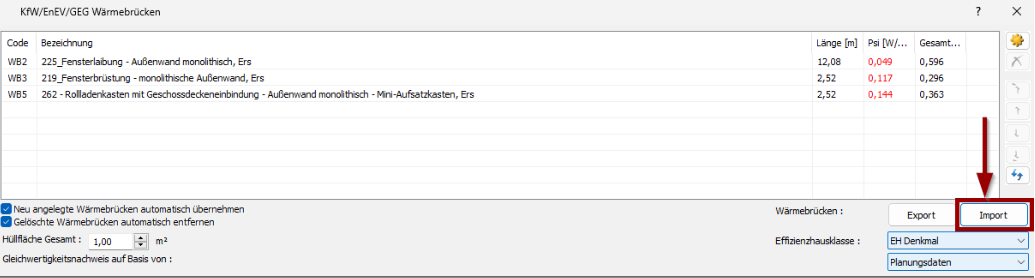

Gehen Sie zurück nach ThermCAD in das Programmfenster KFW / ENEV / GEG Wärmebrücken und betätigen Sie dort die Schaltfläche Import.

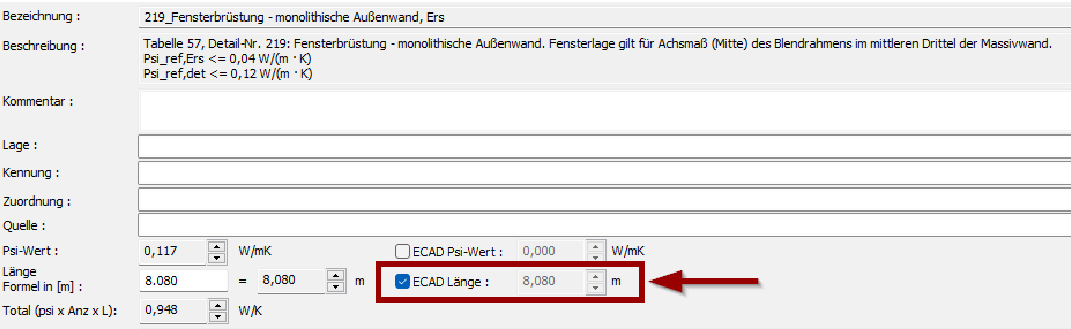

Für jede Wärmebrücke wurde nun die entsprechenden Längen aus E-CAD übernommen. Sie können die Länge im Feld ECAD Länge sehen.

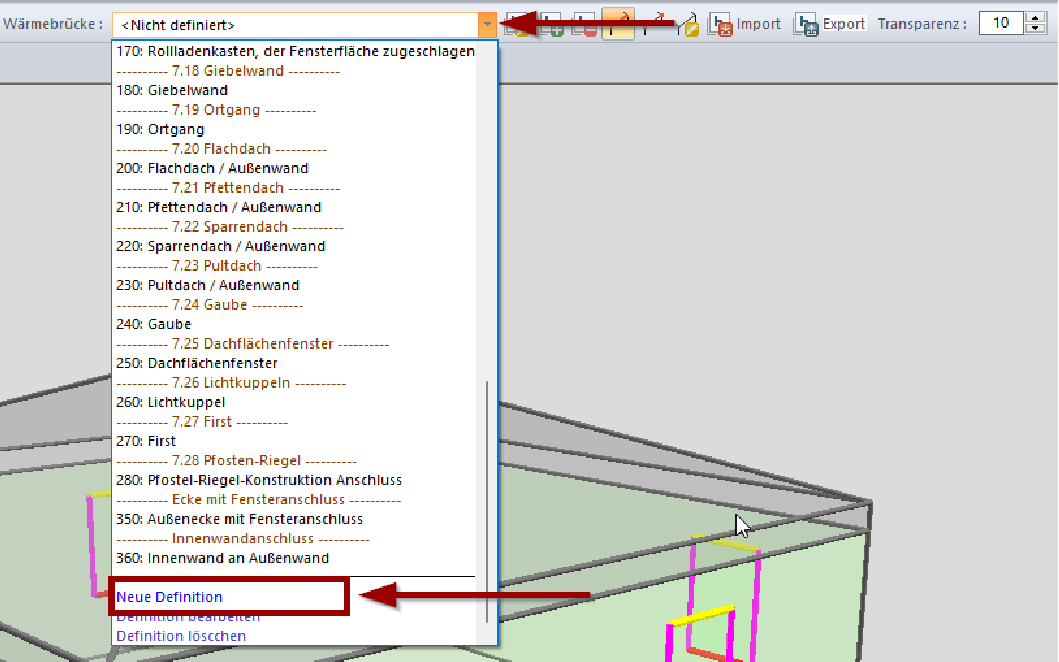

Es besteht auch die Möglichkeit in E-CAD neue Wärmebrücken einzufügen, die bisher nicht in ThermCAD vorhanden sind. Z.B. sollen manche Fensterleibungen einen anderen Wärmebrückentyp erhalten. Legen Sie zunächst eine neue Wärmebrücke in E-CAD an oder wählen Sie einen bereits angelegten Wärmebrücken-Typ aus der Liste aus.

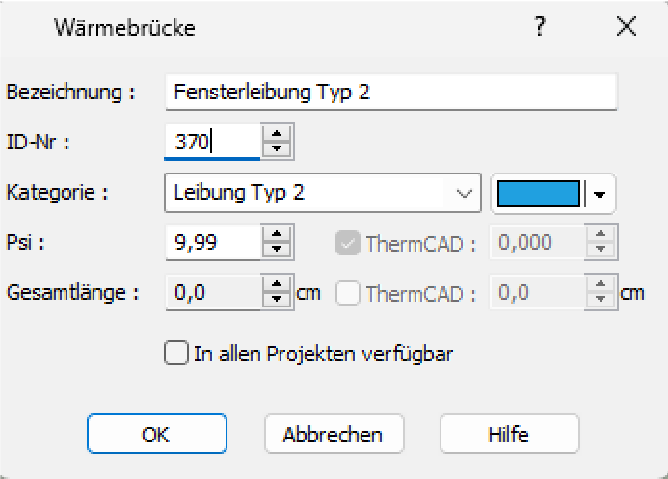

Geben Sie eine Bezeichnung, eine ID-Nr., eine Kategorie und einen psi-Wert ein. Wenn eine ID-Nr. bereits vergeben wurde, wird der Hintergrund des Eingabefeldes rot. Diese ID kann dann nicht verwendet werden. Sollte noch kein psi-Wert bekannt sein, empfiehlt es sich einen hohen psi-Wert als Platzhalter einzugeben, als Merkmal, dass dieser Wert später in ThermCAD noch geändert werden muss.

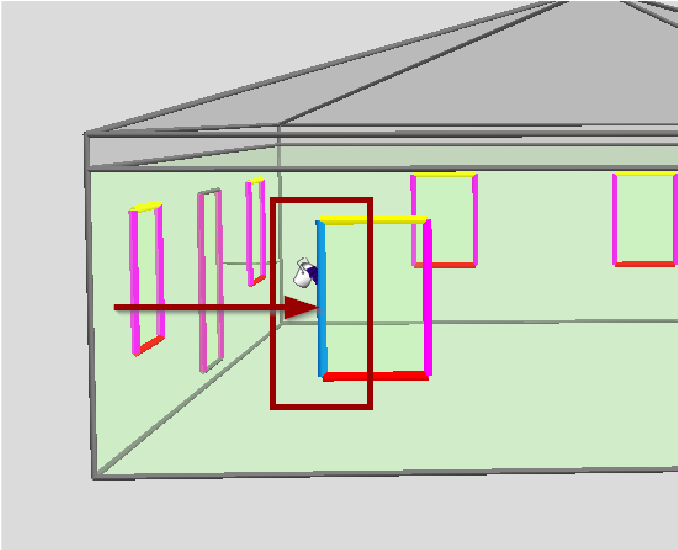

Anschließend können Sie die Elementkanten, die mit diesem Wärmebrücken-Typ belegt werden sollen im 3D-Drahtmodell anwählen (durch Drücken der linken Maustaste).
Anschließend können Sie über die Schaltfläche Export die Datei exportieren und in ThermCAD importieren (wie bereits in diesem Dokument beschrieben). Nach dem Import in ThermCAD wird diese Wärmebrücke in der Liste angezeigt.

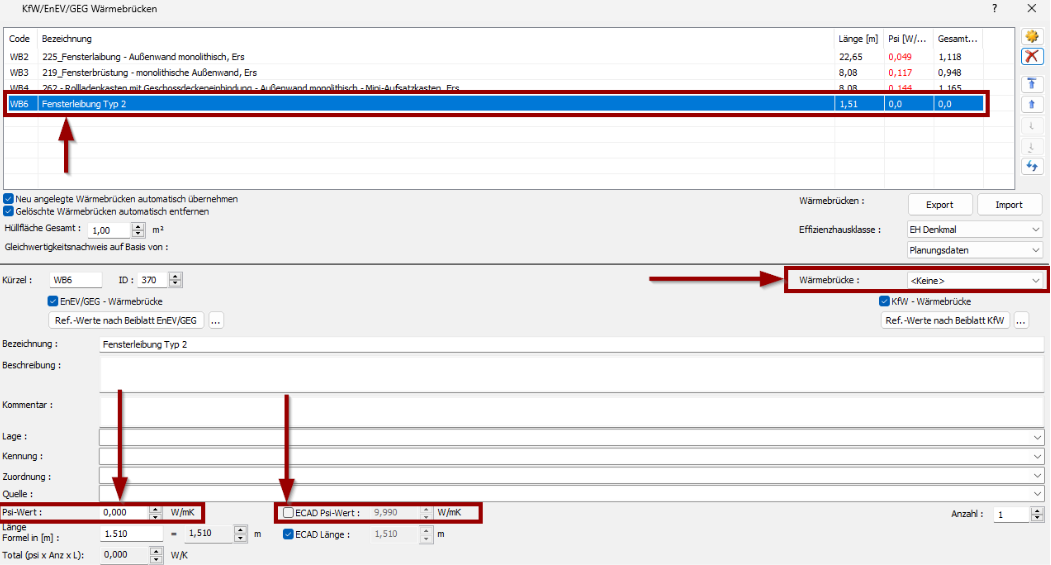

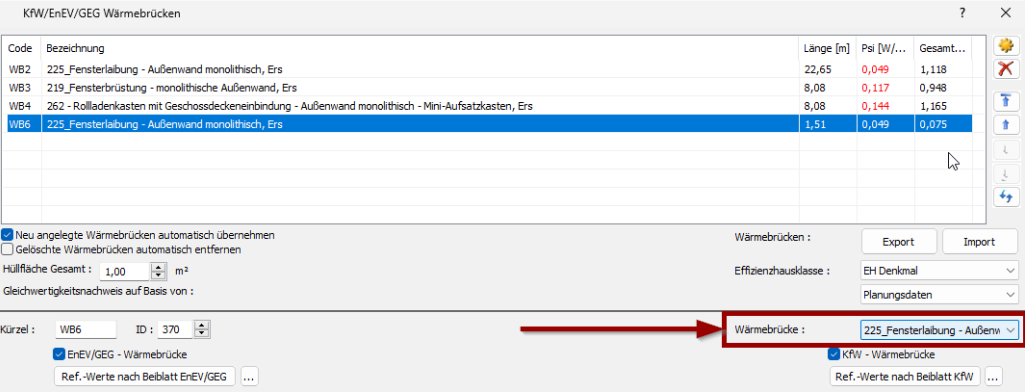

Über das Drop-Down-Menü Wärmebrücken kann dieser aus E-CAD importierten Wärmebrücke eine in Argos angelegte Wärmebrücke zugeordnet werden (sofern gewünscht).
Ansonsten kann auch ein psi-Wert manuelle eingetragen oder der in E-CAD eingegebene psi-Wert übernommen werden.
