Deckenflächen erfassen

Hierbei handelt es sich um die nach oben den Raum abschließenden Begrenzungen. Die Raumbegrenzung nach oben kann aus einer oder mehreren Teilflächen bestehen.

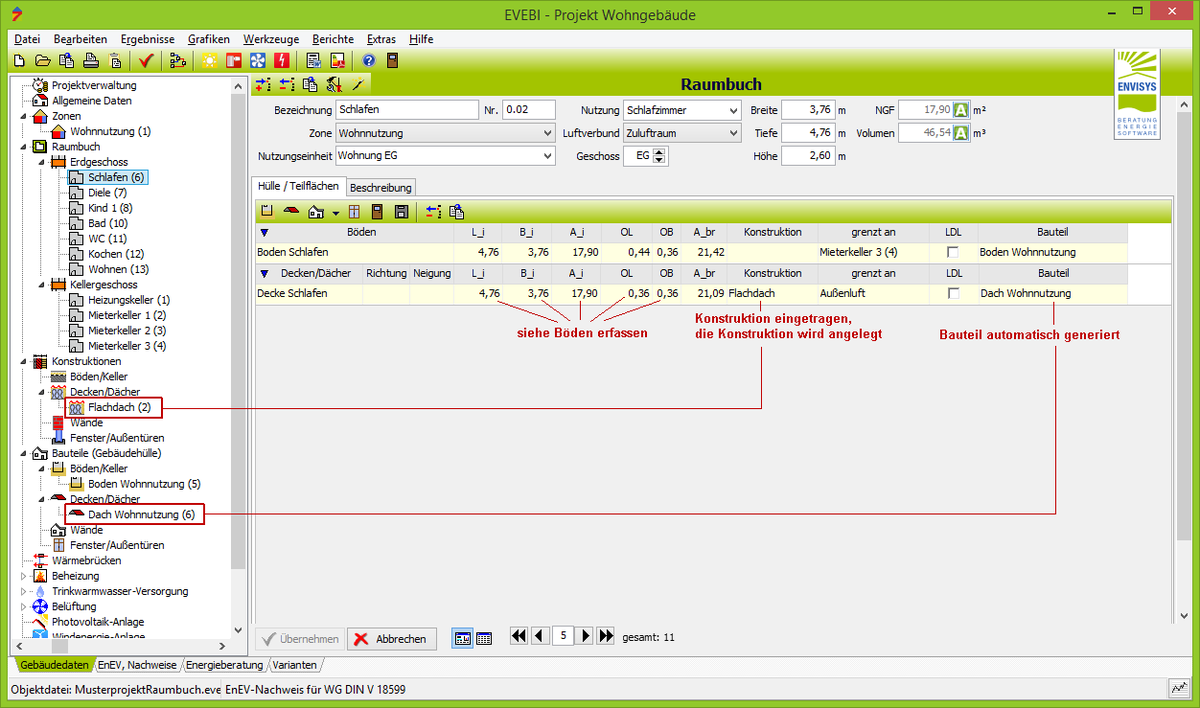

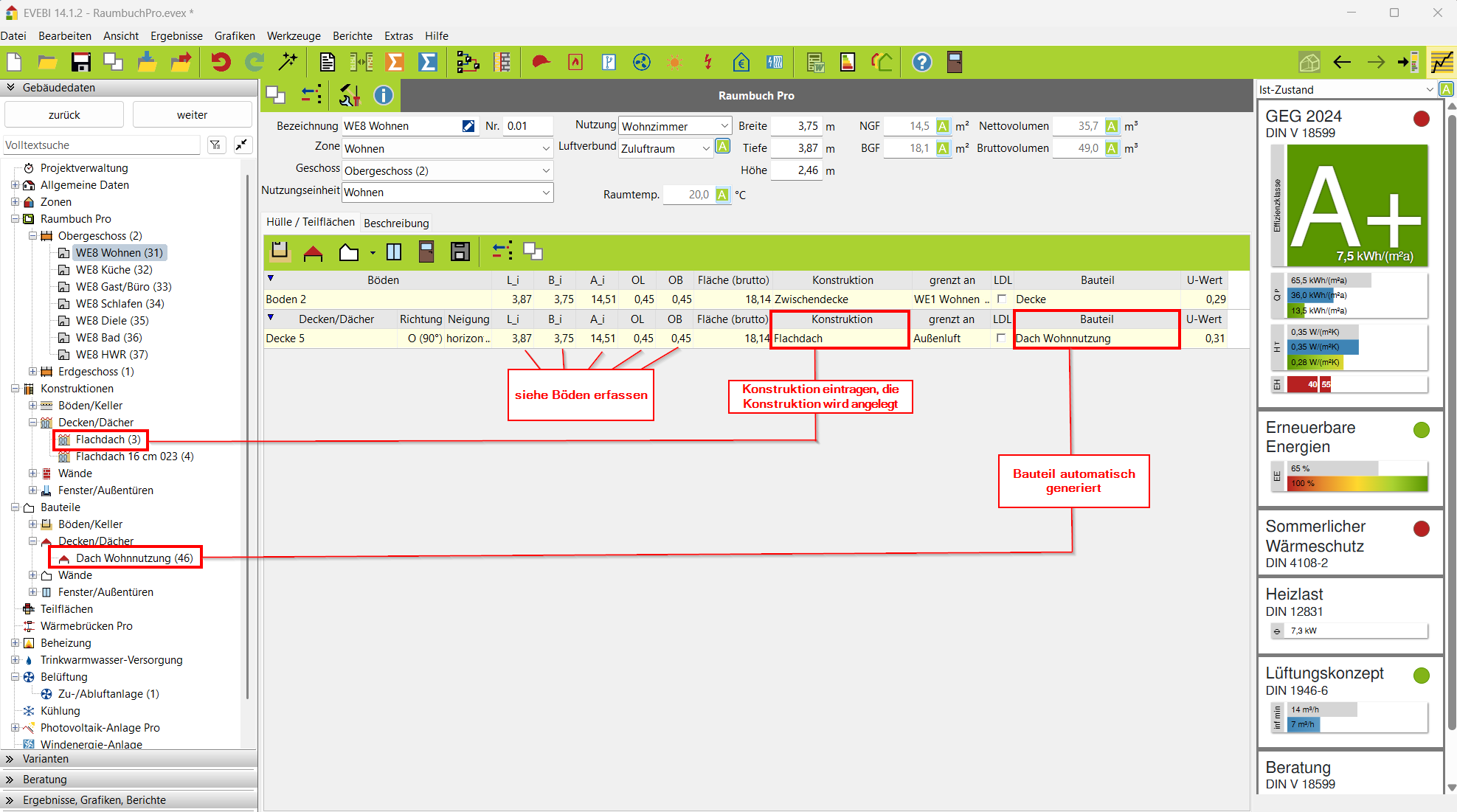

Vorgehen zum Erfassen von Decken-/Dachflächen

Klicken Sie das Symbol
Decken/Dächer: Die Bezeichnung der Decke kann geändert/erweitert werden.
Richtung: Wählen Sie eine Himmelsrichtung aus der Liste (Klicken in das Feld) oder geben Sie diese direkt in ° ein (Norden entspricht 0°, im Uhrzeigersinn).
Neigung: Wählen Sie die Dachneigung aus der Liste (Klicken in das Feld) oder geben Sie diese direkt in ° ein.
L_i: Lichte Länge der Decke. Wird automatisch aus der Raumtiefe generiert. Kann geändert werden.
B_i: Lichte Breite der Decke. Wird automatisch aus der Raumbreite generiert. Kann geändert werden.
A_i: Nettofläche der Decke. Wird aus lichter Länge und Breite ermittelt. Kann geändert werden.
OL: Offset-Länge. Wird aus der Raumbuchkonfiguration übernommen. Die Offset-Länge ist das Maß der angrenzenden (halben) Wandstärken zur Deckenlänge. Kann geändert werden.
OB: Offset-Breite. Wird aus der Raumbuchkonfiguration übernommen. Die Offset-Breite ist das Maß der angrenzenden (halben) Wandstärken zur Deckenbreite. Kann geändert werden.
A_br: Bruttofläche. Ist das Produkt aus der lichten Länge zzgl. Offset-Länge und der lichten Breite zzgl. Offset-Breite. Kann geändert werden. Die Bruttofläche wird in die Teilflächen übernommen.
Konstruktion: Hier können Sie eine Konstruktion angeben. Die gewünschte Konstruktion muss im Vorfeld angelegt werden und wird nicht automatisch generiert. Diese Angabe ist optional.
Grenzt an: Hier bestimmen Sie die Abgrenzung des Bauteils, bspw. zum (un-)beheizten Nachbarraum oder nach außen. Grenzt die Teilfläche an einen Nachbarraum, so wird die Teilfläche in auch diesem Raum automatisch generiert. Ein Beispiel dazu finden Sie unter: Bodenflächen erfassen, Punkt 10.
LDL: Luftdurchlass. Wählen Sie diese Option, wenn zwischen der Decke und dem Nachbarraum ein Luftverbund besteht. Diese Angabe ist für die Heizlastberechnung relevant.

Info

Befindet sich in der Deckenfläche ein Öffnung (Luke o.ä.), dann genügt es, für diese Öffnung die Option LDL zu aktivieren. Die Größe der Öffnung ist nicht relevant, es genügt die Information, dass es einen Luftverbund gibt.
Bauteil: Das Bauteil wird in Abhängigkeit der Angaben automatisch generiert. Standardmäßig wird bereits eine Bauteilbezeichnung eingetragen und in der Bauteilmaske das Bauteil generiert bzw. ein bereits vorhandenes Bauteil verwendet, sofern die folgenden fünf Parameter in der Teilflächen Decke/Dach mit einem bereits angelegten Bauteil Decken/Dächer übereinstimmen: Zone, Orientierung, Neigung, ggf. Konstruktion sowie grenzt an. Die Bezeichnung des Bauteils kann in der Bauteilmaske geändert werden. Zu den Bauteilen siehe unter: Bauteile.
U-Wert: Der U-Wert des verknüpften Bauteils wird angezeigt. Kann nur durch Verknüpfung eines neuen Bauteils verändert werden
Sie können jetzt ggf. weitere Deckenflächen erfassen.

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und dem Flächenmanager finden Sie unter: Zusammenhang zwischen dem Raumbuch Pro und den Teilflächen

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und den Bauteilen finden Sie unter: Zusammenhang zwischen dem Raumbuch Pro und den Bauteilen

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und den Konstruktionen finden Sie unter: Zusammenhang zwischen dem Raumbuch Pro und den Konstruktionen

Folgende Daten sind für die Heizlastberechnung relevant

weitere Informationen zum Lüftungskonzept finden Sie unter: Heizlastberechnung Pro

Nettofläche, Bauteil (Größe und Qualität der Hülle für die Transmission)
Luftdurchlass (Luftvolumenstrom)
grenzt an (angrenzende Räume zur Ermittlung der Temperaturrandbedingungen für die Berechnung der Oberflächentemperatur)
