Fenster-/Türflächen und Ersatzflächen erfassen

Fenster-/Türflächen

Ein Fenster (Tür) wird durch seine Maße und seine Zuordnung zu einer vorhandenen Raumbegrenzung (Wand oder Dach) definiert. EVEBI geniert dazu ein Fensterbauteil und zieht eine Fensterfläche automatisch von dem Bauteil ab, welches über die zugehörige Raumbegrenzung (Wand oder Dach) generiert wurde.

Ersatzflächen

Eine Ersatzfläche wird durch ihre Maße und ihre Zuordnung zu einer vorhandenen Raumbegrenzung (Wand, Dach oder Boden) definiert. EVEBI geniert dazu ein Wand-, Dach- oder Bodenbauteil. Die Ersatzfläche wird automatisch von dem Bauteil abgezogen, welches über die zugehörige Raumbegrenzung (Wand, Dach oder Boden) generiert wurde.

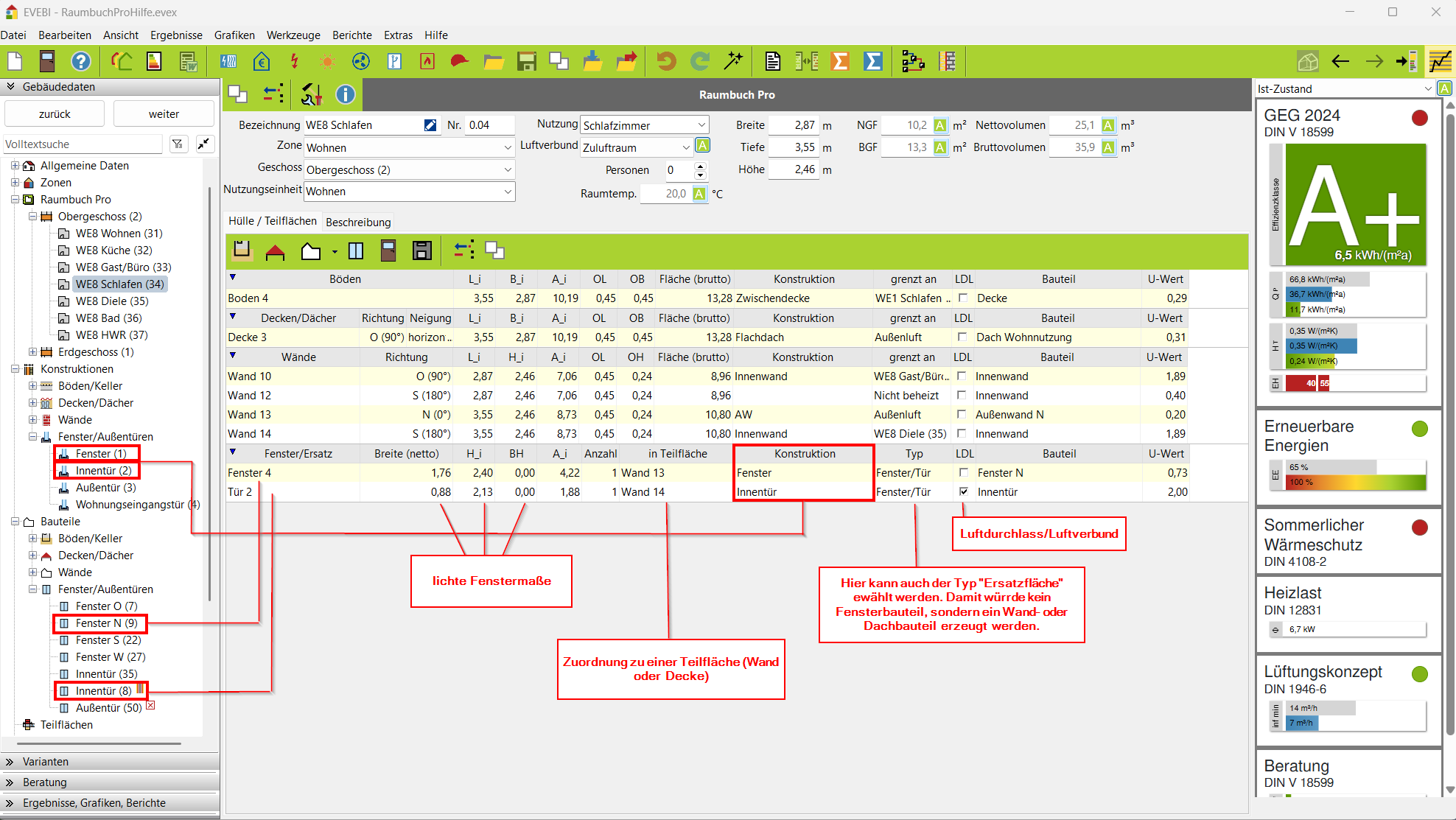

Raumbuch Pro - Grafik Fenster und Türflächen

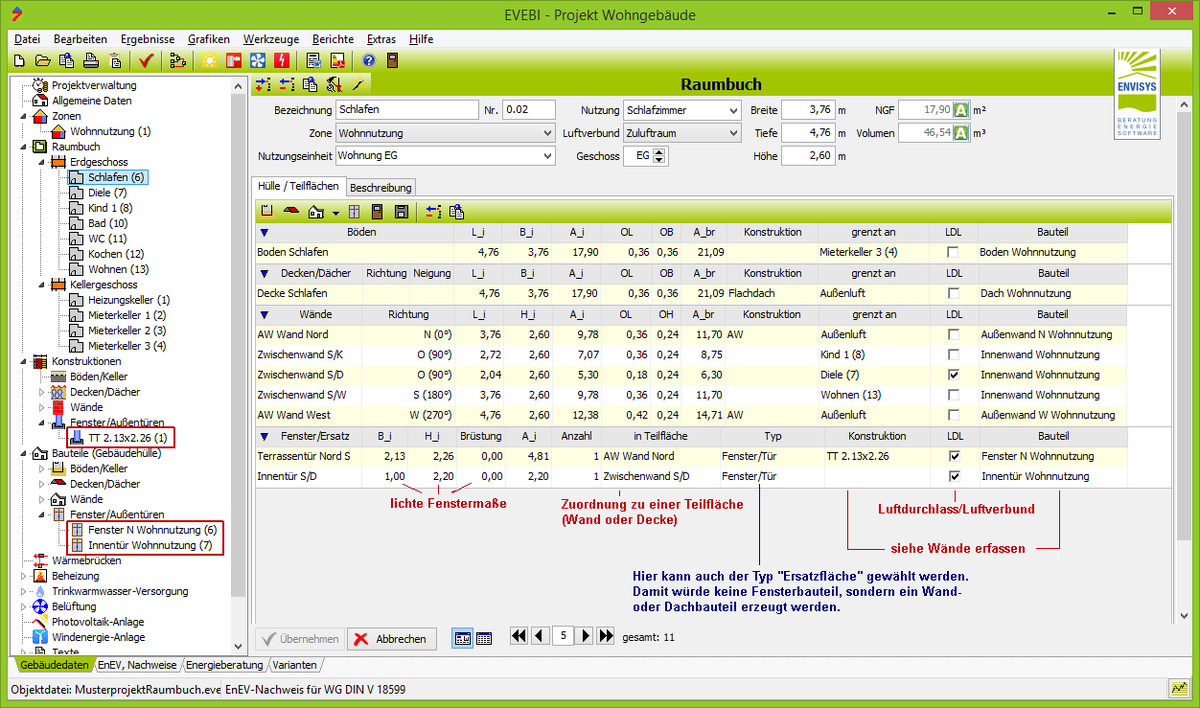

Vorgehen zum Erfassen von Fenster-/Ersatzflächen

Klicken Sie das Symbol
Fenster/Ersatz: Die Bezeichnung der Fläche kann geändert/erweitert werden.
Breite (B): Breite des Fensters/der Tür. Wird automatisch aus der Raumkonfiguration generiert. Kann geändert werden.
Höhe (H): Lichte Höhe des Fensters/der Tür. Wird automatisch aus der Raumkonfiguration generiert. Kann geändert werden.
Brüstung (BH): Höhe der Brüstung unterhalb eines Fensters.
Fläche (A): Bruttofläche des Fensters/der Tür. Wird aus Breite und Höhe ermittelt. Kann geändert werden.
Anzahl: Hier kann die Anzahl der Fenster/Türen eingegeben werden. Die Anzahl wird in den Teilflächen übernommen und die Bauteilflächen werden entsprechend berechnet.
in Teilfläche: Angabe der Teilfläche, in welcher sich das Fenster/die Tür befindet. Hier werden die bereits im Raum angelegten Raumbegrenzungsflächen/Teilflächen angeboten. Die Fensterfläche wird über die Teilflächen von der angegebenen Teilfläche und damit von der Bauteilfläche abgezogen.
Typ: Standardmäßig wird von einem Fenster bzw. einer Tür ausgegangen. Hier kann jedoch auch der Typ auf Ersatzfläche eingestellt werden. Damit wird das Bauteil als Wand- bzw. Dachbauteil generiert. Hiermit ist es möglich, z.B. Heizkörpernischen, Dachluken o.ä. zu definieren.
Konstruktion: Hier können Sie eine Konstruktion angeben. Die gewünschte Konstruktion muss im Vorfeld angelegt werden und wird nicht automatisch generiert.
LDL: Luftdurchlass. Wählen Sie diese Option, wenn eine Innentür einen Luftverbund zum Nachbarraum hat. Diese Angabe ist für die Heizlastberechnung relevant.
Info
- Befindet sich in der Wandfläche eine Öffnung (Tür o.ä.), dann genügt es, für diese Öffnung die Option LDL zu aktivieren. Die Größe der Öffnung ist nicht relevant, es genügt die Information, dass es einen Luftverbund gibt.
- Die Definition des LDL niemals in Außenbauteilen setzen! Mit dem Haken wird lediglich angegeben, zwischen welchen Bereichen (Raum zu Raum) die Luft strömen kann
Bauteil: Das Bauteil wird in Abhängigkeit der Angaben automatisch generiert. Standardmäßig wird bereits eine Bauteilbezeichnung eingetragen und in dem Bauteildialog das Bauteil generiert bzw. ein bereits vorhandenes Bauteil verwendet, sofern die folgenden vier Parameter in der Teilfläche Fenster mit einem bereits angelegten Bauteil Fenster übereinstimmen: Zone, Orientierung, ggf. Konstruktion sowie grenzt an (wie Bauteil). Die Bezeichnung des Bauteils kann im Bauteildialog geändert werden. Zu den Bauteilen siehe unter: Bauteile. Für den Typ Fenster/Tür wird immer ein Fensterbauteil angelegt, in Abhängigkeit der Himmelsrichtung des Fensters. Für den Typ Ersatzfläche wird ein Wandbauteil, Dachbauteil oder Bodenbauteil angelegt in Abhängigkeit der Raumbegrenzung, in welcher sich die Ersatzfläche befindet.
U-Wert: Der U-Wert des verknüpften Bauteils wird angezeigt. Kann nur durch Verknüpfung eines neuen Bauteils verändert werden.
Sie können jetzt ggf. weitere Fensterflächen erfassen.

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und den Teilflächen finden Sie unter: Zusammenhang zwischen dem Raumbuch Pro und den Teilflächen.

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und den Bauteilen finden Sie unter: Zusammenhang zwischen dem Raumbuch Pro und den Bauteilen

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und den Konstruktionen finden Sie unter: Zusammenhang zwischen dem Raumbuch Pro und den Konstruktionen

Folgende Daten sind für die Heizlastberechnung relevant

weitere Informationen zum Lüftungskonzept finden Sie unter: Heizlastberechnung Pro

Nettofläche, Bauteil (Größe und Qualität der Hülle für die Transmission)
Luftdurchlass (Luftvolumenstrom)
grenzt an (angrenzende Räume zur Ermittlung der Temperaturrandbedingungen für die Berechnung der Oberflächentemperatur)

Folgende Daten sind für den sommerlichen Wärmeschutz relevant

Weitere Informationen finden Sie unter: Sommerlicher Wärmeschutz Pro

Nettofläche, Bauteil (Größe, Qualität der Hülle für die Transmission und die Sonneneintragskennwerte bei Fenstern)
grenzt an (angrenzende Räume zur Ermittlung der Temperaturrandbedingungen für die Berechnung der Oberflächentemperatur)
