Rollladenkasten erfassen

Ein Rollladenkasten ist ein Wandbauteil, welches einerseits einem Wandbauteil (Bauteil Rollladenkasten) zugeordnet wird und andererseits von einem vorhandenen Wandbauteil (zugehörige Raumbegrenzung (Wand) flächenmäßig abgezogen wird.

Ein Rollladenkasten (Typ Ersatz) wird durch seine Maße und dessen Zuordnung zu einer vorhandenen Raumbegrenzung (Wand) definiert. EVEBI geniert dazu ein Wandbauteil und optional eine Konstruktion. Der Rollladenkasten wird automatisch von der Wand abgezogen, welche über die zugehörige Raumbegrenzung (Wand) generiert wurde.

Vorgehen zum Erfassen eines Rollladenkastens

Klicken Sie das Symbol
Fenster/Ersatz: Die Bezeichnung der Fläche kann geändert/erweitert werden (im obigen Beispiel Rollladenkasten).

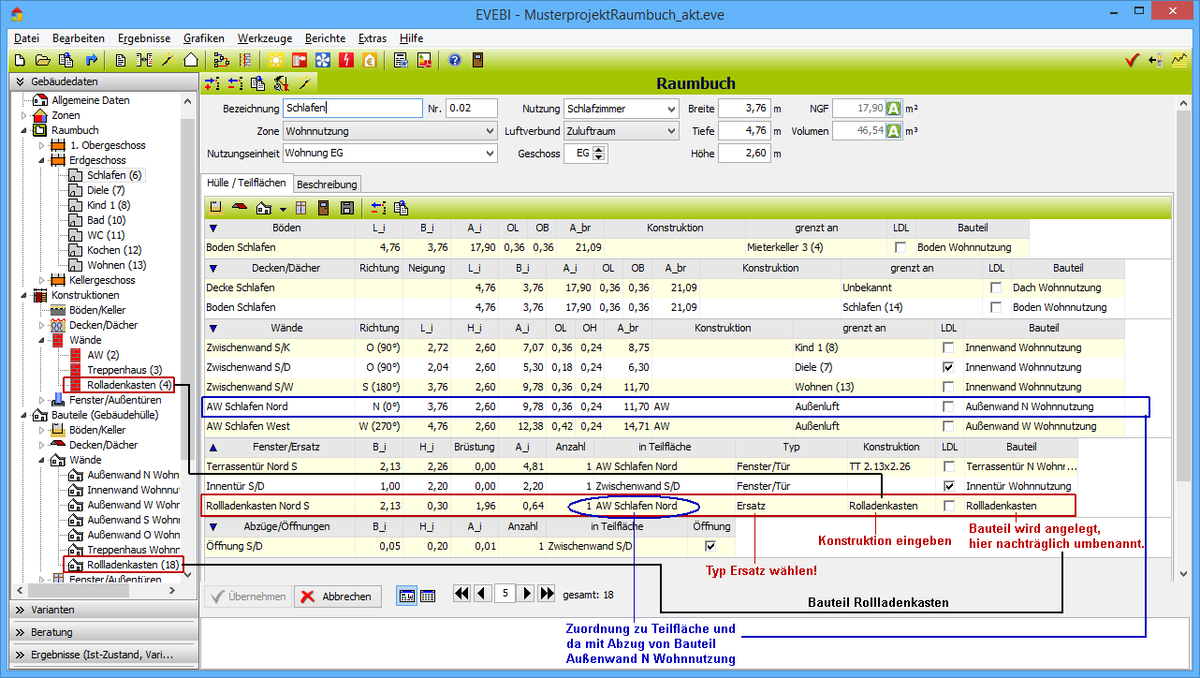

Breite (B), Höhe (H), Brüstung (BH): Maße des Rollladenkastens. Wird automatisch aus der Raumkonfiguration generiert. Kann geändert werden. Im obigen Beispiel sind die Daten manuell eingegeben.
Fläche (A): Bruttofläche des Rollladenkastens. Wird aus Breite und Höhe ermittelt.
Anzahl: Hier kann die Anzahl der Rollladenkästen eingegeben werden. Die Anzahl wird in den Teilflächen übernommen und die Bauteilflächen werden entsprechend berechnet.

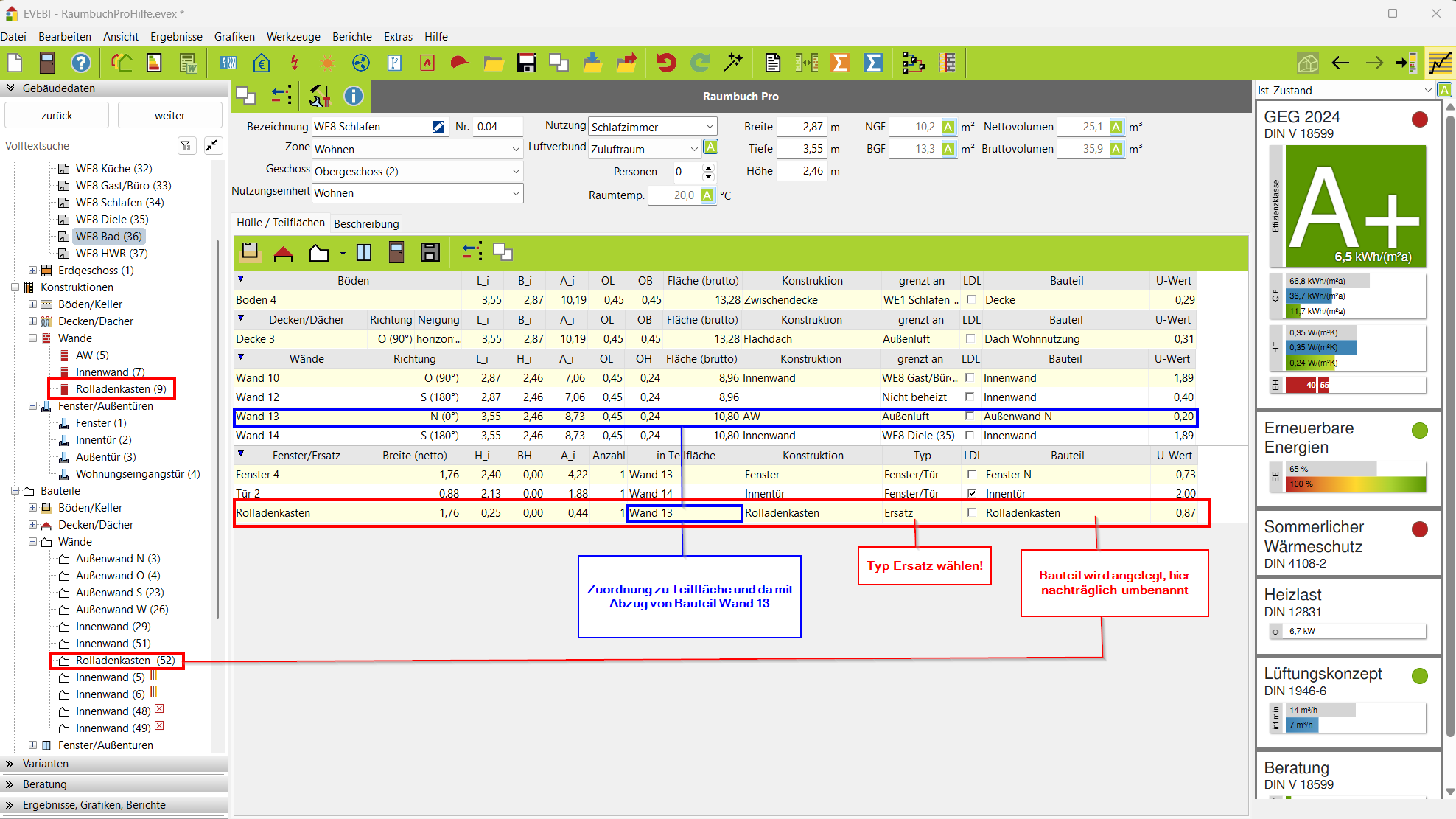

in Teilfläche: Angabe der Teilfläche, in welcher sich der Rollladenkasten befindet. Hier werden die bereits im Raum angelegten Raumbegrenzungsflächen/Teilflächen angeboten. Die Fläche des Rollladenkastens wird über die Teilflächen von der angegebenen Teilfläche und damit von der Bauteilfläche abgezogen (im obigen Beispiel von der Außenwand Wand 13).
Typ: Hier ist der Typ Ersatz zu wählen. Damit wird das Bauteil als Wandbauteil generiert.
Konstruktion: Hier können Sie eine Konstruktion angeben. Die gewünschte Konstruktion muss im Vorfeld angelegt werden und wird nicht automatisch generiert. Im obigen Beispiel wurde die Konstruktion Rollladenkasten eingegeben, welche vorher neu angelegt wurde.
LDL: Luftdurchlass. Keine Angabe erforderlich.
Bauteil: Das Bauteil wird automatisch generiert. Standardmäßig wird bereits eine Bauteilbezeichnung eingetragen und in dem Bauteildialog das Bauteil generiert bzw. ein bereits vorhandenes Bauteil verwendet, sofern die folgenden vier Parameter in der Teilfläche Wand mit einem bereits angelegten Bauteil Wände übereinstimmen: Zone, Orientierung, ggf. Konstruktion sowie grenzt an. Die Bezeichnung des Bauteils kann in dem Bauteildialog geändert werden. Im obigen Beispiel wurde das Bauteil in Rollladenkasten umbenannt.
U-Wert: der U-Wert des verknüpften Bauteils wird angezeigt. Kann nur durch Verknüpfung eines neuen Bauteils verändert werden.
Sie können jetzt ggf. weitere Rollladenkästen erfassen.

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und dem Flächenmanager finden Sie unter: Zusammenhang zwischen dem Raumbuch Pro und den Teilflächen.

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und den Bauteilen finden Sie unter: Zusammenhang zwischen dem Raumbuch Pro und den Bauteilen.

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und den Konstruktionen finden Sie unter: Zusammenhang zwischen dem Raumbuch Pro und den Konstruktionen.
