Wandflächen erfassen

Hierbei handelt es sich um die seitlich den Raum abschließenden Begrenzungen. Die Raumbegrenzung seitlich kann aus einer oder mehreren Teilflächen bestehen.

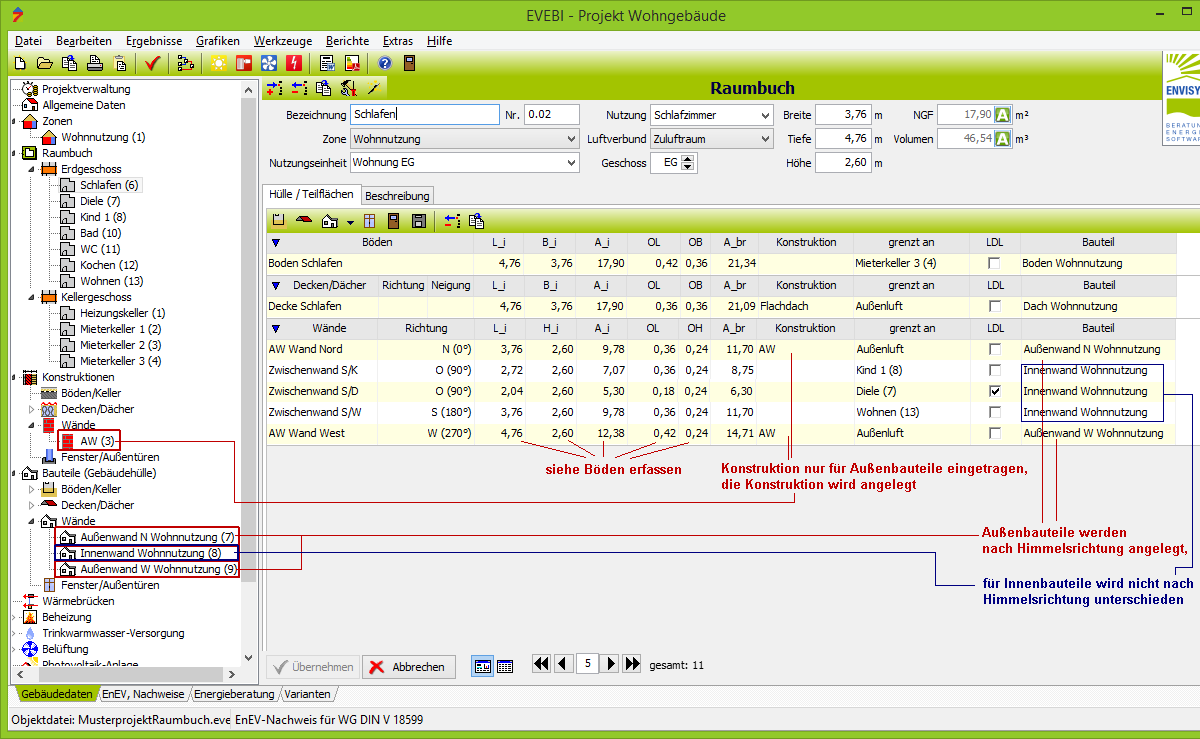

Vorgehen zum Erfassen von Wandflächen

Klicken Sie das Symbol
Wände: Die Bezeichnung der Wand kann geändert/erweitert werden.
Richtung: Wählen Sie eine Himmelsrichtung aus der Liste (Klicken in das Feld) oder geben Sie diese direkt in ° ein (Norden entspricht 0°, im Uhrzeigersinn).
L_i: Lichte Länge der Wand. Wird automatisch aus der Raumtiefe bzw. Raumbreite (je nach Himmelsrichtung) generiert. Kann geändert werden.
H_i: Lichte Höhe der Wand. Wird automatisch aus der Raumhöhe generiert. Kann geändert werden.
A_i: Nettofläche der Wand. Wird aus lichter Länge und Höhe ermittelt. Kann geändert werden.
OL: Offset-Länge. Wird aus der Raumbuchkonfiguration übernommen. Die Offset-Länge ist das Maß der angrenzenden (halben) Wandstärken zur Wandlänge. Kann geändert werden.
OH: Offset-Höhe. Wird aus der Raumbuchkonfiguration übernommen. Die Offset-Höhe ist das Maß der angrenzenden (halben) Deckenstärken zur Wandhöhe. Kann geändert werden.
A_br: Bruttofläche. Ist das Produkt aus der lichten Länge zzgl. Offset-Länge und der lichten Höhe zzgl. Offset-Höhe. Kann geändert werden. Die Bruttofläche wird in den Flächenmanager übernommen.
Konstruktion: Hier können Sie eine Konstruktion angeben. Die gewünschte Konstruktion muss im Vorfeld angelegt werden und wird nicht automatisch generiert. Diese Angabe ist optional.
Grenzt an: Hier bestimmen Sie die Abgrenzung des Bauteils, bspw. zum (un-)beheizten Nachbarraum, nach außen oder gegen das Erdreich. Grenzt die Teilfläche an einen Nachbarraum, so wird die Teilfläche in diesem Raum automatisch generiert. Ein Beispiel dazu finden Sie unter⇒ Bodenflächen erfassen, Punkt 10.
LDL: Luftdurchlass. Wählen Sie diese Option, wenn zwischen der Wand und dem Nachbarraum ein Luftverbund besteht. Diese Angabe ist für die Heizlastberechnung relevant.
Info
- Befindet sich in der Wandfläche ein Öffnung (Tür o.ä.), dann genügt es, für diese Öffnung die Option LDL zu aktivieren. Die Größe der Öffnung ist nicht relevant, es genügt die Information, dass es einen Luftverbund gibt.
- Die Definition des LDL niemals in Außenbauteilen setzen! Mit dem Haken wird lediglich angegeben, zwischen welchen Bereichen (Raum zu Raum) die Luft strömen kann.

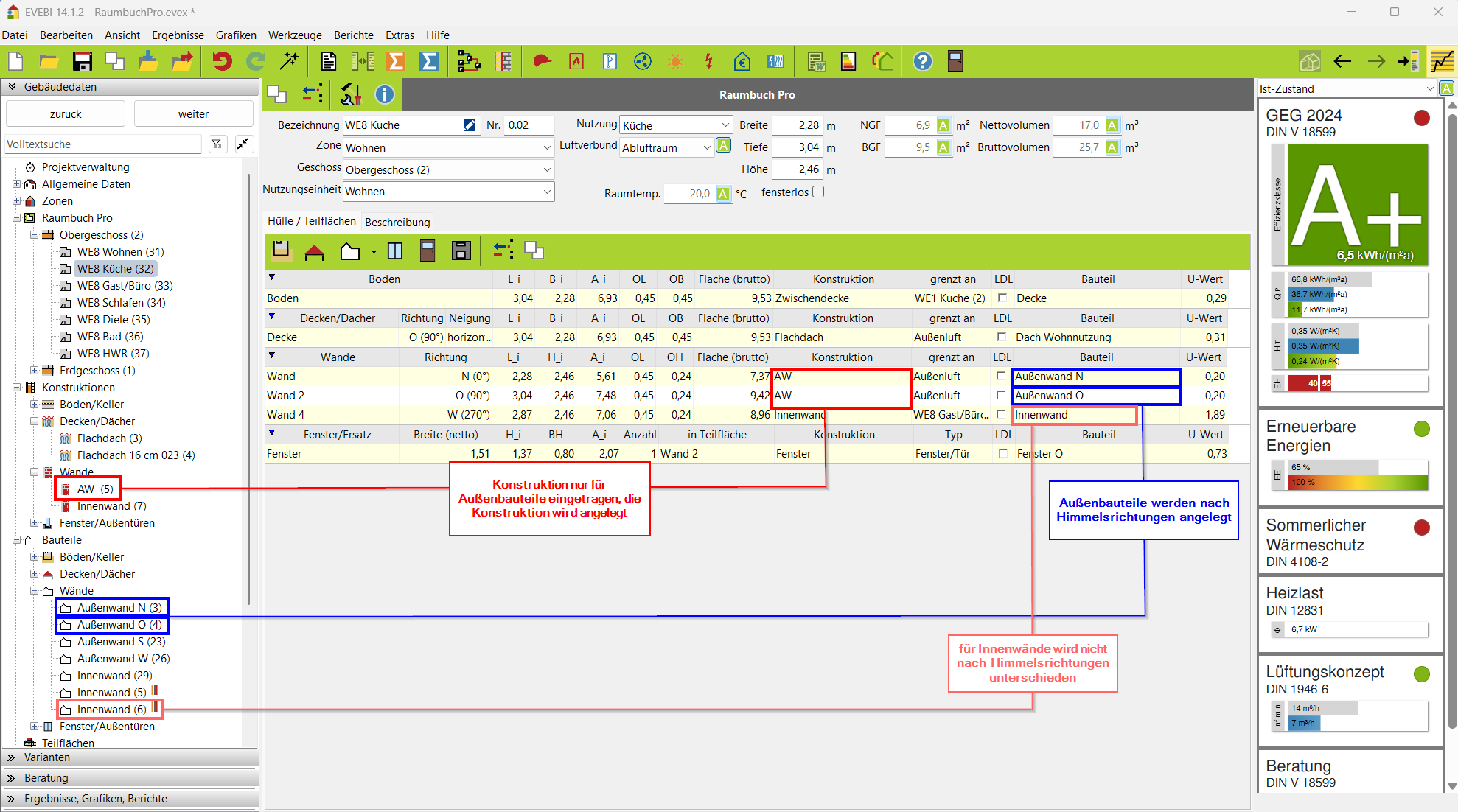

Bauteil: Das Bauteil wird in Abhängigkeit der Angaben automatisch generiert. Standardmäßig wird bereits eine Bauteilbezeichnung eingetragen und im Bauteildialog das Bauteil generiert bzw. ein bereits vorhandenes Bauteil verwendet, sofern die folgenden vier Parameter in der Teilflächen Wand mit einem bereits angelegten Bauteil Wände übereinstimmen: Zone, Orientierung, ggf. Konstruktion sowie grenzt an. Die Bezeichnung des Bauteils kann im Bauteildialog geändert werden. Zu den Bauteilen siehe unter: Bauteile. Für Außenwände wird in Abhängigkeit der Himmelsrichtung für jede Richtung ein eigenes Bauteil angelegt. Für Innenwände wird nur ein Bauteil unabhängig von der Himmelsrichtung angelegt.
U-Wert: Der U-Wert des verknüpften Bauteils wird angezeigt. Kann nur durch Verknüpfung eines neuen Bauteils verändert werden.
Sie können jetzt ggf. weitere Wandflächen erfassen.

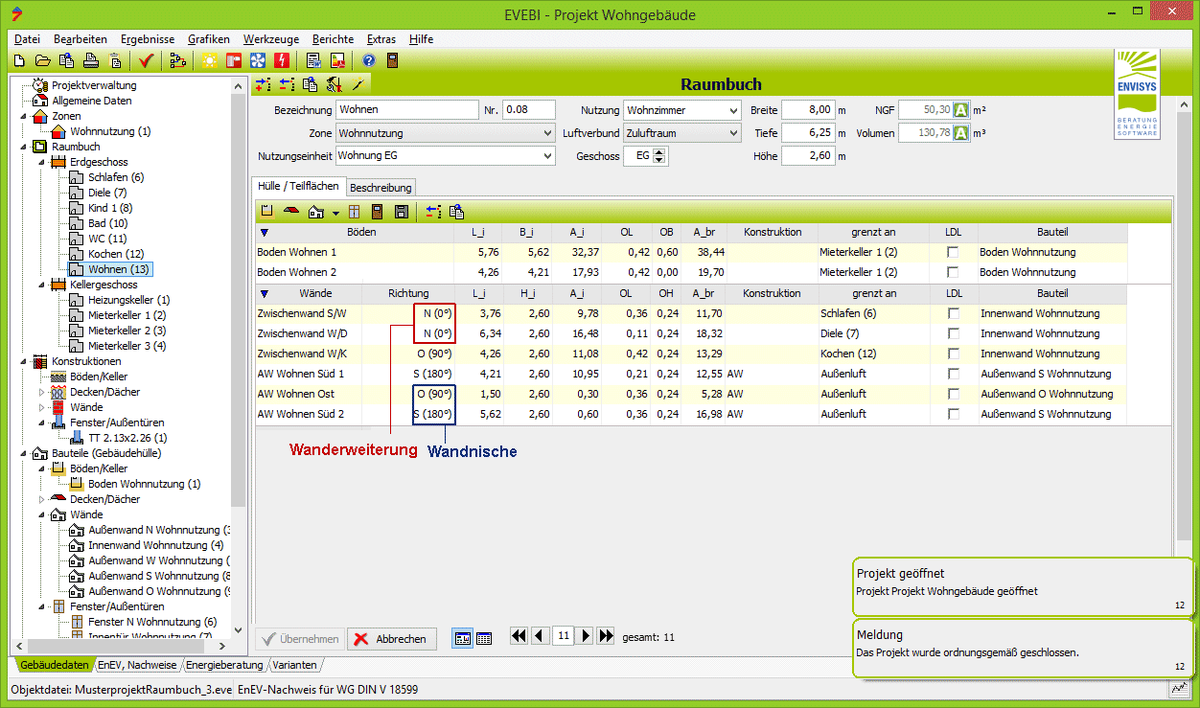

EVEBI unterstützt das Erfassen von Wanderweiterungen und Wandnischen:

Über die Pfeiltaste neben dem Wandsymbol am oberen Tabellenrand kann das Menü um die Einträge Erweiterung und Nische erweitert werden:

Wanderweiterung erfassen

Es wird eine weitere Wandfläche mit gleicher Richtung zur Vorgängerwand angelegt.

Wandnische erfassen

Die Richtungen der zu erfassenden Wände werden automatisch für eine Wandnische vorgegeben.

NEUES BILD EINFÜGEN

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und dem Flächenmanager finden Sie unter: Zusammenhang zwischen dem Raumbuch Pro und den Teilflächen

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und den Bauteilen finden Sie unter: Zusammenhang zwischen dem Raumbuch Pro und den Bauteilen

Weitere Erläuterungen zum Zusammenhang zwischen dem Raumbuch und den Konstruktionen finden Sie unter: Zusammenhang zwischen dem Raumbuch Pro und den Konstruktionen

Folgende Daten sind für die Heizlastberechnung relevant

weitere Informationen zum Lüftungskonzept finden Sie unter: Heizlastberechnung Pro

Nettofläche, Bauteil (Größe und Qualität der Hülle für die Transmission)
Luftdurchlass (Luftvolumenstrom)
grenzt an (angrenzende Räume zur Ermittlung der Temperaturrandbedingungen für die Berechnung der Oberflächentemperatur)

Folgende Daten sind für den sommerlichen Wärmeschutz relevantWeitere Informationen finden Sie unter: Sommerlicher Wärmeschutz Pro

Nettofläche, Bauteil (Größe und Qualität der Hülle für die Transmission)
grenzt an (angrenzende Räume zur Ermittlung der Temperaturrandbedingungen für die Berechnung der Oberflächentemperatur)
