Ergebnisse der thermischen Simulation

• Simulation jedes Raumes mit Ausgabe
  • der Übertemperaturgradstunden (Anforderung und ermittelt),
  • der Überschreitungshäufigkeit (Anzahl der Stunden und Kelvin über der maximal zulässigen Grenztemperatur)
  • der wärmsten Tage im Jahr sowie der maximal erreichten Temperaturen
• grafische Darstellung mit Verteilung der Raumtemperaturen über das Jahr im Raum
• Umfangreiche Ergebnisdokumentation
• Export der Simulationsdaten für jeden Raum als CSV-Datei sowie der grafischen Darstellung mit Verteilung der Raumtemperaturen über das Jahr im Raum

Maske zum Sommerlichen Wärmeschutz - Simulation - Übersicht

Sommerlicher Wärmeschutz Simulation - Übersicht

Starten der thermischen Simulation

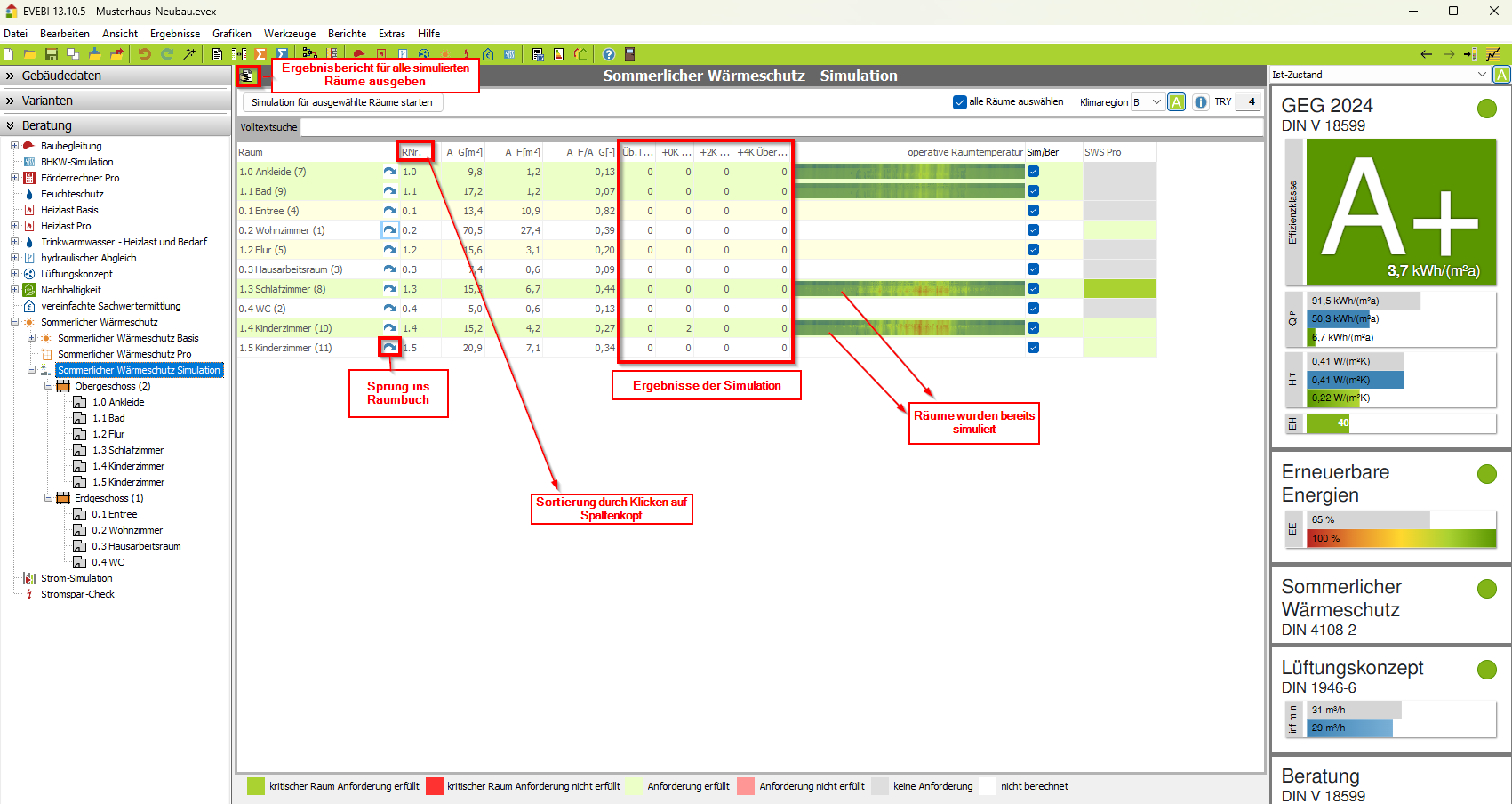

1. Wechseln Sie auf das Register Beratung und wählen Sie den Eintrag Sommerlicher Wärmeschutz Simulation. Es erscheint die nebenstehende Maske.

Folgende Informationen werden angezeigt

• Es werden alle Räume des Gebäudes angezeigt.

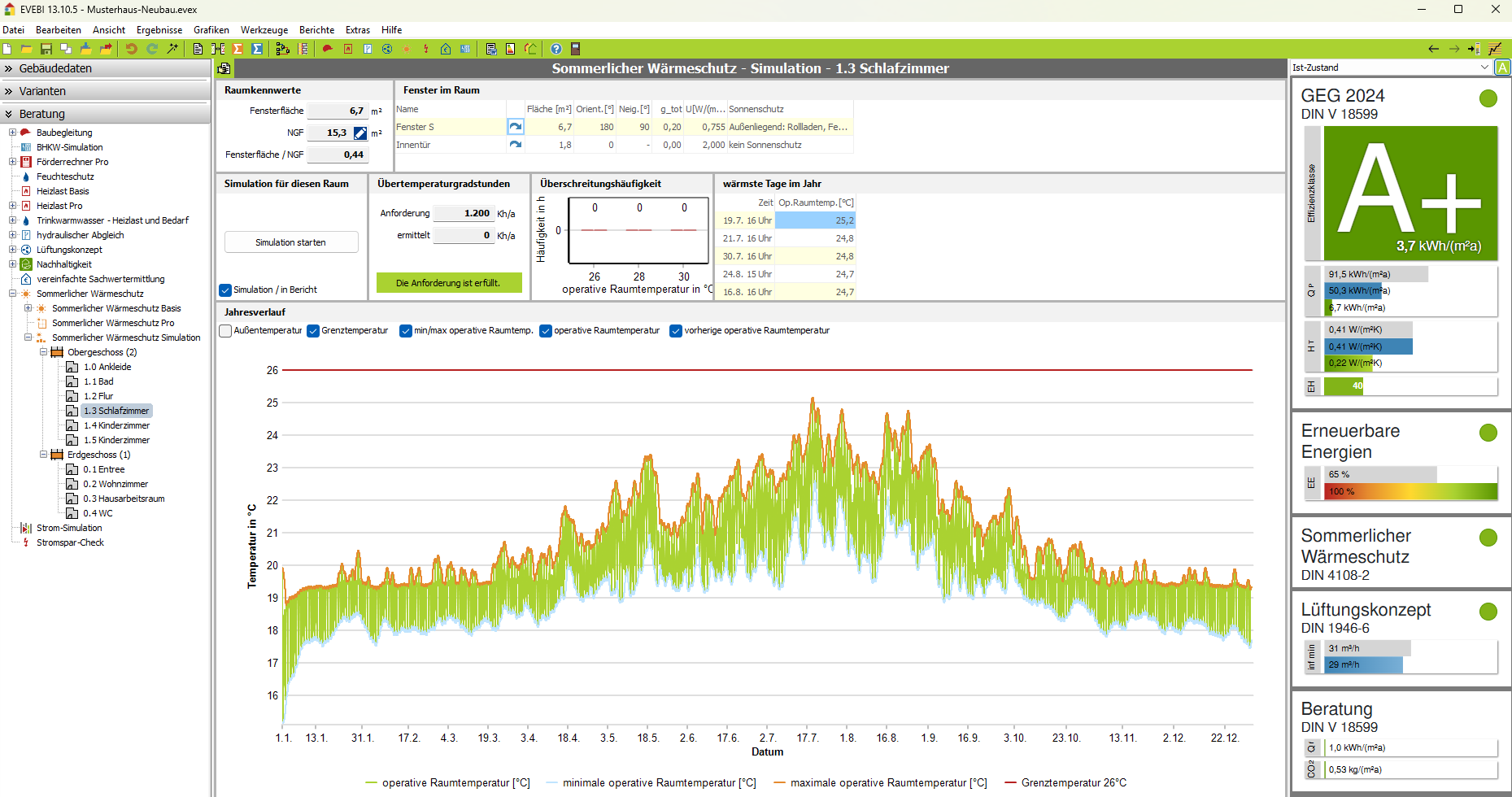

• Räume mit Grafik wurden bereits simuliert. In der Grafik wird der Verlauf der operativen Raumtemperatur im Raum über das Jahr dargestellt. Die X-Achse entspricht den Tagen im Jahr, die Y-Achse den Stunden am Tag. Es kann also sowohl der Temperaturverlauf über den Tag als auch über das Jahr abgelesen werden.
• Die Ergebnisse bereits simulierter Räume werden ausgegeben (Übertemperaturgradstunden, ...)

Sie haben folgende Möglichkeiten

• Sortieren Sie die Räume durch Klicken auf den gewünschten Spaltenkopf.
• Auswahl einer anderen Klimaregion.
• Simulieren des Gebäudes: (ggf. längere Wartezeit)
  • Klicken Sie dazu die Schaltfläche Simulation für alle Räume starten.
• Sprung zur Simulation eines Raumes:
  • Doppelklicken Sie den Raum in der Übersicht oder klicken Sie den Raum im Projekt-Explorer an.
• Sprung ins Raumbuch:
  • Klicken Sie auf das Symbol

Maske zum Sommerlichen Wärmeschutz - Simulation eines Raumes

Thermische Simulation eines Raumes

Starten der thermischen Simulation

1. Wechseln Sie auf das Register Beratung und wählen Sie den Eintrag Sommerlicher Wärmeschutz Simulation.

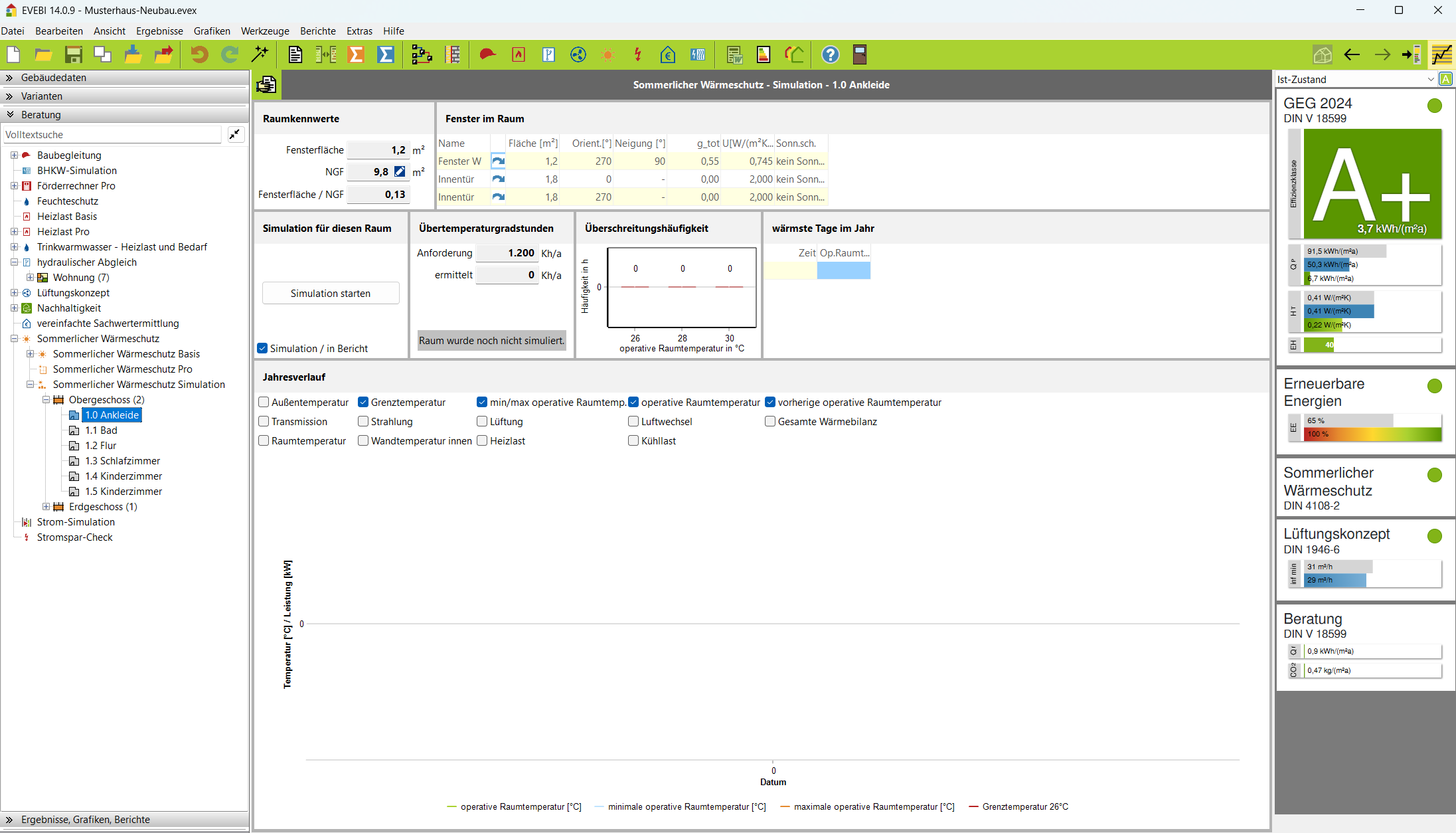

2. Klicken Sie den gewünschten Raum im Projekt-Explorer oder doppelklicken Sie den gewünschten Raum in der Übersicht. Es erscheint die nebenstehende Maske.

Folgende Informationen werden angezeigt:

• Raumkennwerte
  • Fensterfläche
  • Grundfläche
  • Fensterflächenanteil: Verhältnis der Fensterfläche zu der Grundfläche des Raumes.
• Fenster im Raum
  • Auflistung der im Raum vorhandenen Fenster mit ihren Eigenschaften wie Fläche, Orientierung, Neigung, Gesamtdurchlassgrad Licht, U-Wert, Sonnenschutz
• Soll ein Fenster bearbeitet werden, so kann ein Sprung zur Eingabemaske des Fensters durch Klicken des Symbols

Raum simulieren

Thermische Simulation eines Raumes - Ergebnisse

• Klicken Sie die Schaltfläche Simulation starten. Das Simulieren kann je nach Komplexität des Raumes mehrere Minuten in Anspruch nehmen.

Nach erfolgter Simulation werden folgende Daten angezeigt

• Übertemperaturgradstunden
  • Anforderung \= Anzahl der maximal erlaubten anfallenden Übertemperaturgradstunden oberhalb der Grenztemperatur des Raumes. Eine Übertemperaturgradstunde entsteht, wenn die Grenztemperatur für eine Stunde um ein K überschritten wird.
  • ermittelt: Anzahl der berechneten Übertemperaturgradstunden des Raumes im Jahr.
• Überschreitungshäufigkeit
  • Anzahl der Stunden über der Grenztemperatur des Raumes im Jahr gelistet nach Höhe der Überschreitung (0, 2 und 4 K).
• wärmste Tage im Jahr
  • Tag, Uhrzeit und operative Raumtemperatur der wärmsten Tage im Jahr
  • Bei einer wiederholten Simulation des Raumes wird zusätzlich die vorherige operative Raumtemperatur angezeigt.

Grafische Ausgabe

Thermische Simulation eines Raumes - Grafik: Ausschnitt wählen

• Die Grafik zeigt die berechneten Werte der Simulation an. Folgende Daten lassen sich zu- und abschalten:
  • Außentemperatur: Außentemperatur in °C zu jedem Zeitpunkt im Jahr
  • Grenztemperatur in °C (abhängig von der Klimaregion)
  • min/max operative Raumtemperatur: Niedrigste und höchste operative Raumtemperatur in °C zum Zeitpunkt (Mittelwert aus Raumlufttemperatur und der flächenmäßig gemittelten Oberflächentemperatur der raumumschließenden Flächen)
  • operative Raumtemperatur in °C zum Zeitpunkt (Mittelwert aus Raumlufttemperatur und der flächenmäßig gemittelten Oberflächentemperatur der raumumschließenden Flächen)
  • vorherige operative Raumtemperatur: zeigt nach erneutem Simulieren die vorherigen Raumtemperaturen in °C, um Änderungen leicht erkennen zu können
  • Transmissionen durch alle raumumschließenden Flächen in kW
  • Strahlung: Strahlungseinträge durch die Fenster in kW
  • Lüftung: Lüftungsgewinne/-verluste in kW
  • Luftwechsel im Raum in 1/h
  • Gesamte Wärmebilanz: Summe der Wärmegewinne/-verluste in kW
  • Raumtemperatur: Temperatur der Luft im Raum in °C
  • Wandtemperatur innen in °C
  • Heizlast: die zum Aufrechterhalten der Raumtemperatur notwendige Heizleistung in kW
  • Kühllast: die zum Aufrechterhalten der Raumtemperatur notwendige Kühlleistung in kW
• Standardmäßig werden die Ergebnisse für ein ganzes Jahr ausgegeben.

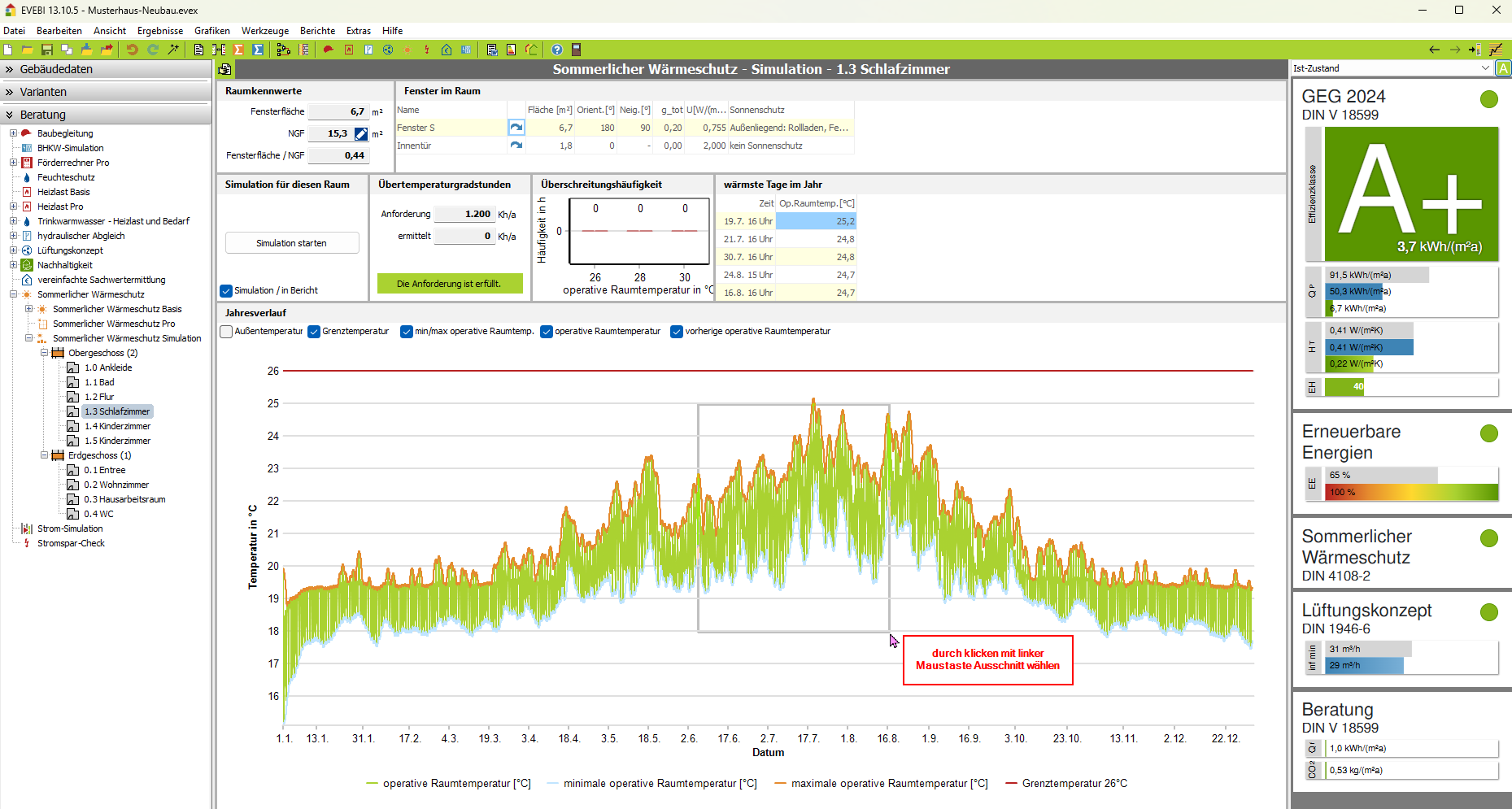

• Zoomen ins Detail: linke Maustaste drücken und ziehen von links oben nach rechst unten über den gewünschten Bereich
• Zoomen entfernen: linke Maustaste drücken und ziehen von rechts unten nach links oben

Mögliche Fehlermeldungen

Während der Simulation kann es zu Fehlermeldungen kommen. Diese finden Sie in der Protokollanzeige. Sie sollten die Protokollanzeige daher einschalten Benutzeroberfläche

Häufige Fehlerursachen:

• fehlende Zone bzw. fehlende Zonenzuordnung zum Raum
• Raum nicht vollständig umschlossen
• unvollständige Angaben zu den Schichten bzw. fehlende Rohdichte der Schicht

Ergebnisse unplausibel - was tun?

Es kann vorkommen, dass nach einer Simulation die Ergebnisse nicht plausibel erscheinen. Insbesondere treten mitunter extrem hohe Übertemperaturgradstunden auf.

Beachten Sie bitte dabei, dass die Randbedingungen so gesetzt sind, als hätten die Nutzer keine Einflussmöglichkeiten (z.B. nächtliches Lüften). Das kann zu Akkumulationen führen, die in der Realität nicht auftreten würden.

Überwiegend treten solche Übertemperaturen im Zusammenhang mit Sonneneinstrahlung auf, sodass Maßnahmen an dieser Stelle sinnvoll sind.

Beachten Sie weiter, dass Luft ein ausgesprochen schlechter Wärmeträger ist (Wärmekapazität ca. 0,34 W/m³K). Insofern sind Maßnahmen im Bereich der Lüftung zum sommerlichen Wärmeschutz nicht sehr wirkungsvoll.

Folgende Ursachen können u.a. zu unplausiblen Ergebnissen führen

• Lüftungsanlage vorhanden: Bei einer vorhandenen Anlagenlüftung kann es sein, dass der Sonnenertrag nicht abgelüftet wird (Beispiel: Sonneneintrag 4.000 Wh gegenüber 100 Wh pro Tag).
• Fenster mit g-Wert oberhalb 0,4: hier wird gem. DIN 4108-2: 2013-02 8.4.2 i) eine erhöhte Nachtlüftung nicht berücksichtigt
• raumumschließende Bauteile nicht komplett erfasst, es fehlt dann ggf. die Speichermasse der fehlenden Bauteile
• fehlender Sonnenschutz
• fehlende Sonnenschutzverglasung
• sehr geringen Speichermasse der Bauteile - sehr hohe Übertemperaturgradstunden
• massive Innenbauteile - geringe Übertemperaturgradstunden

Bericht zur thermischen Simulation ausgeben

Nach erfolgter Simulation können Sie die Ergebnisse in einem Bericht ausgeben. Sie können zwischen der Ausgabe eines Berichtes für einen Raum oder der Ausgabe eines Berichtes für das Gebäude wählen.

Der Bericht erfolgt über DOCX und kann nachbearbeitet werden.

Ergebnisbericht für einen Raum

1. Wechseln Sie auf das Register Beratung und wählen Sie im Projekt-Explorer den Eintrag Sommerlicher Wärmeschutz Simulation.
2. Wählen Sie im Projekt-Explorer den gewünschten Raum. Die Maske zur Simulation wird geöffnet.
3. Führen Sie für den gewünschten Raum die Simulation durch (siehe auch oben).
4. Klicken Sie das Symbol

5. Führen Sie das Wordmakro aus. Der Bericht wird formatiert. Ergebnisbericht für das Gebäude

6. Wechseln Sie auf das Register Beratung.

7. Wechseln Sie auf die Maske Sommerlicher Wärmeschutz - Simulation In der Übersichtsmaske zum Sommerlichen Wärmeschutz - Simulation werden alle Räume und deren Simulationsergebnisse angezeigt.
8. Führen Sie ggf. die thermische Simulation für das Gebäude bzw. für einzelne Räume aus. Klicken Sie dazu auf die Schaltfläche ... Die Simulation wird durchgeführt
9. Bericht starten: Klicken Sie das Symbol
10. Führen Sie das Wordmakro aus. Der Bericht wird formatiert.
