Wärmebrücke erfassen

Wärmebrücken-Assistent verwenden (optional)

Der Wärmebrücken-Assistent generiert auf der Grundlage der baulichen Gegebenheiten bereits Wärmebrückendetails. Herangezogen wird hier die Norm DIN 4108 Bbl. 2: 2019 Kategorie A oder B (in Abhängigkeit Ihrer Auswahl).

1. Klicken Sie dazu das Symbol  . Es erscheint ein weiterer Dialog zur Festlegung des baulichen Zustands sowie des Wärmebrückenkatalogs (Norm, Kategorie).

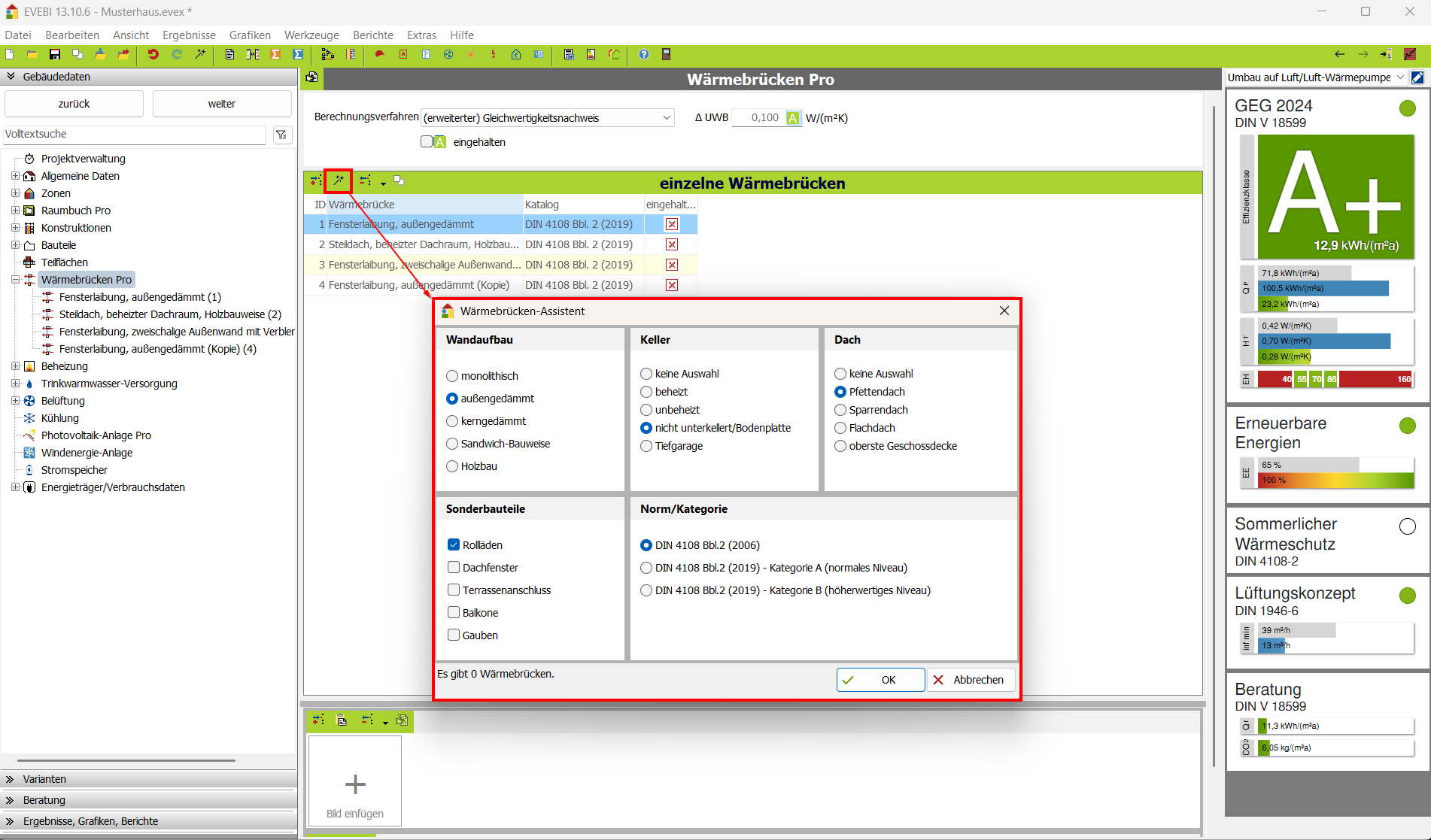

   Dialog Wärmebrücken Pro: Assistent zur Generierung der Wärmebrücke

2. Wählen Sie die baulichen Gegebenheiten (Wandaufbau, Keller, Dach, Sonderbauteile) sowie die Norm/Kategorie und bestätigen Sie den Dialog mit OK. Die Wärmebrücken werden entsprechend angelegt und können jetzt bearbeitet werden, siehe unter Wärmebrücken bearbeiten (bildlicher Gleichwertigkeitsnachweis) (DIN 4108 Bbl. 2).

Wärmebrücken manuell hinzufügen

Ggf. ist es sinnvoll, zu den bereits vom Wärmebrücken-Assistenten erzeugten Wärmebrücken weitere Wärmebrücken zu erfassen.

1. Klicken Sie auf das Symbol  .  Eine weitere Wärmebrücke wird angelegt und automatisch die Wärmebrückendatenbank geöffnet.
   In dieser Datenbank sind alle Wärmebrückendetails nach DIN 4108 Bbl. 2 (2019) sowie der KfW gespeichert.

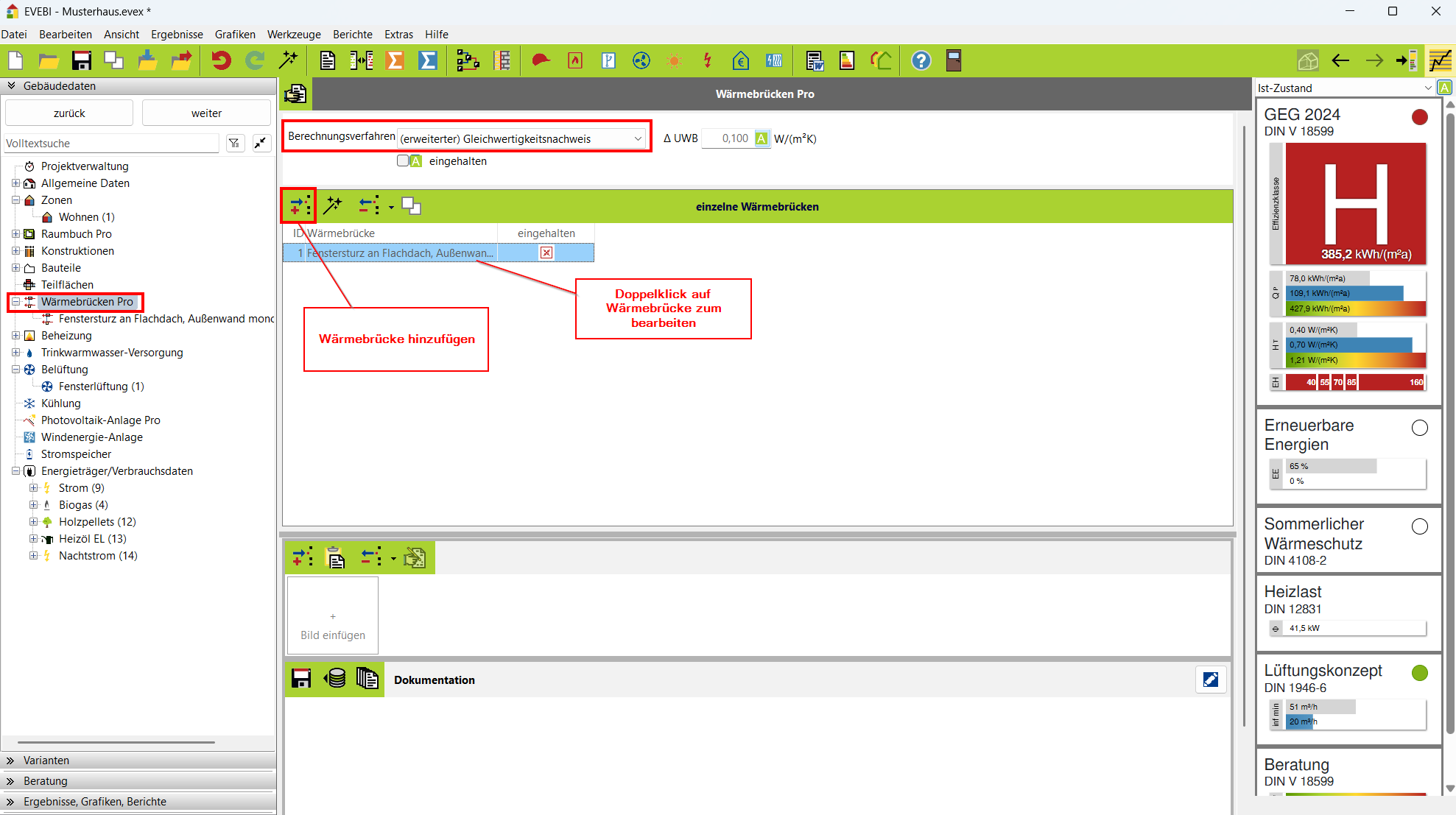

   Dialog Wärmebrücken Pro - Wärmebrücke hinzufügen

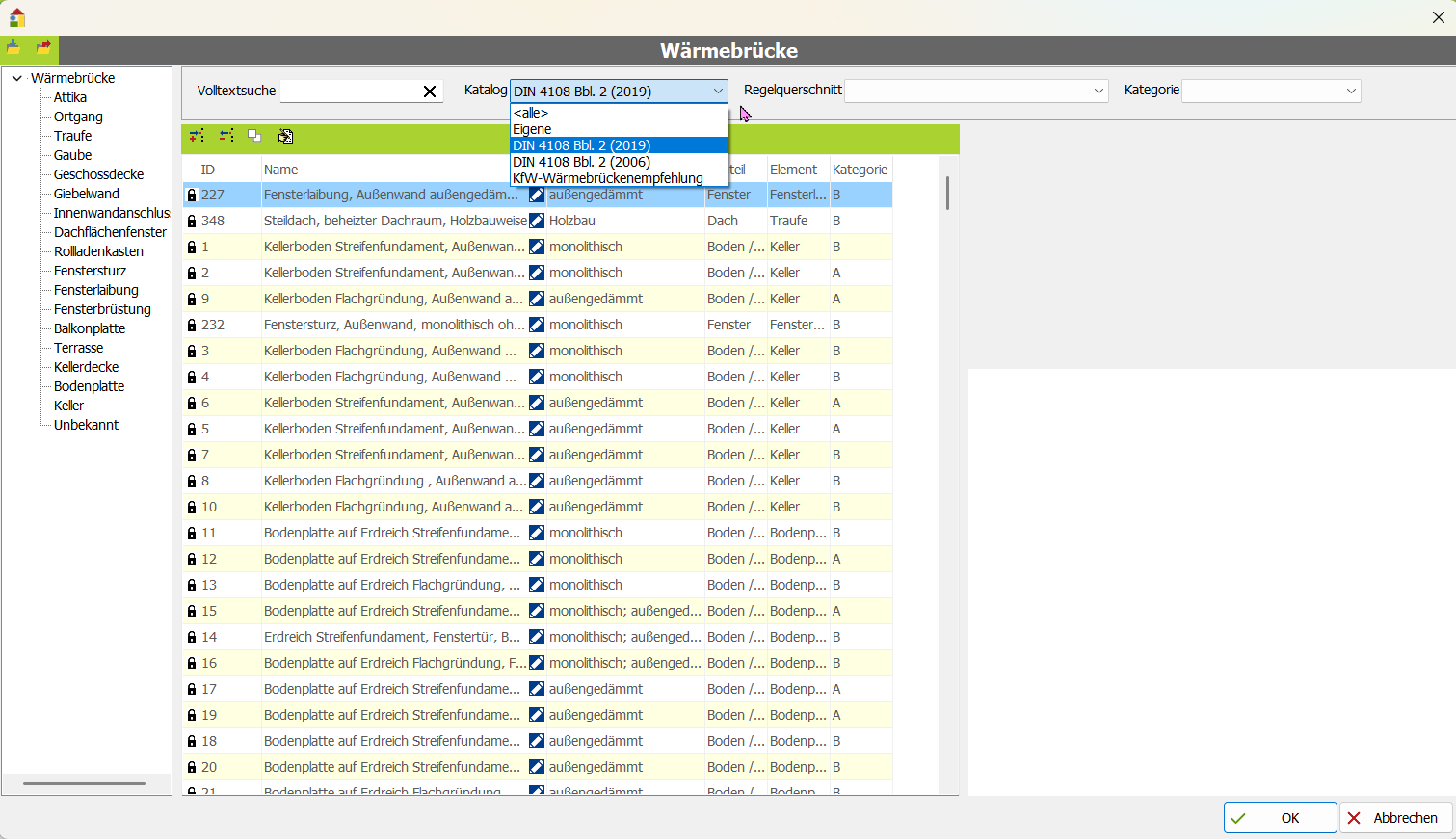

2. Wählen Sie den Katalog (DIN 4108 2019).
3. Die angezeigten Wärmebrücken können gefiltert werden. Wählen Sie dazu ggf. den Regelquerschnitt oder geben Sie eine Bezeichnung zur gesuchten Wärmebrücke ein.

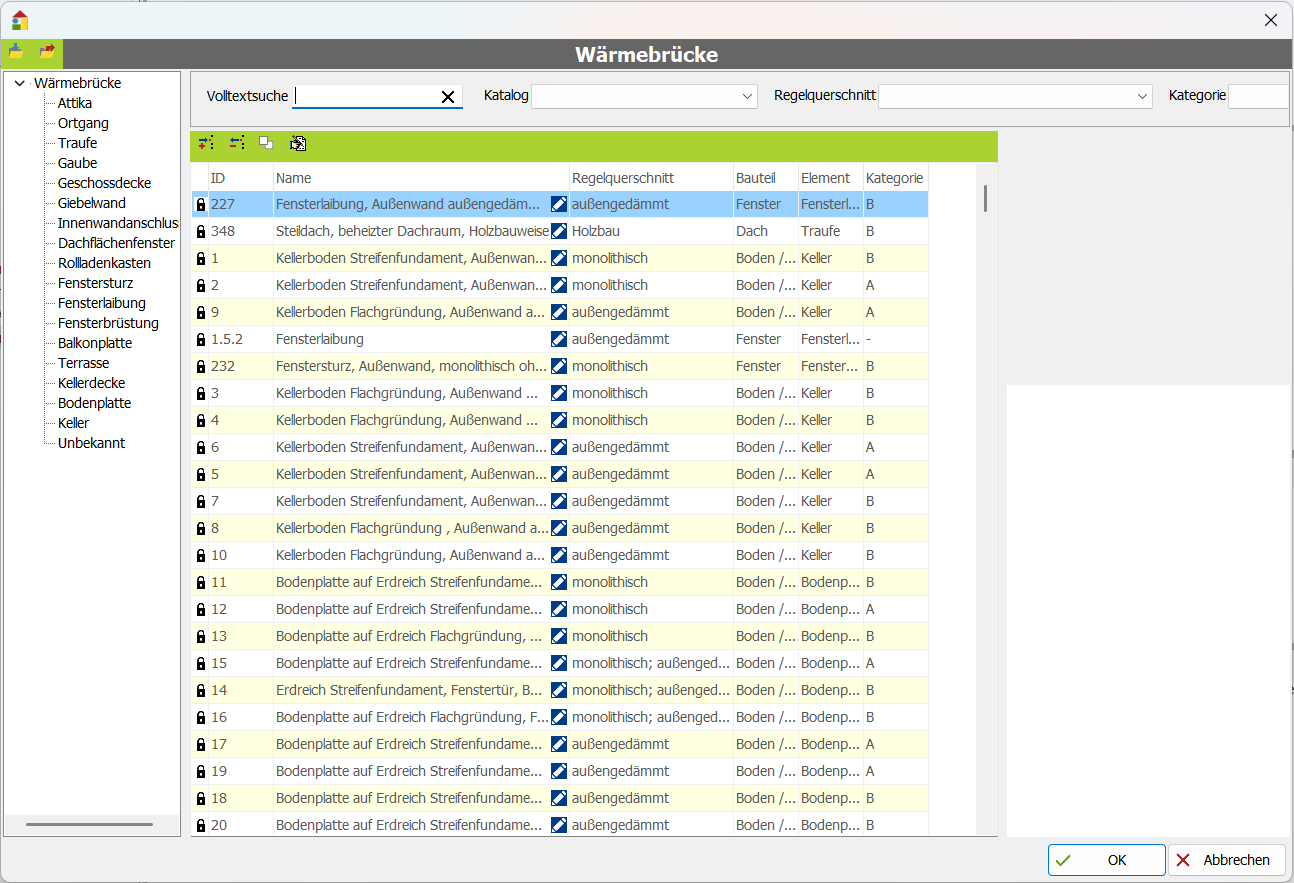

   Dialog Wärmebrücken Pro - Wärmebrückenkatalog

4. Wählen Sie die gewünschte Wärmebrücke und übernehmen Sie diese mit OK. Das Wärmebrückendetail wird übernommen.
5. Die Wärmebrücke kann jetzt bearbeitet werden, siehe unter: Wärmebrücken bearbeiten (bildlicher Gleichwertigkeitsnachweis) (DIN 4108 Bbl. 2).
6. Erfassen Sie ggf. weitere Wärmebrücken.

Wärmebrücke aus Katalog wählen

1. Wählen Sie eine Wärmebrücke aus der Wärmebrückendatenbank. Klicken Sie dazu auf das Symbol  . Die Wärmebrückendatenbank wird geöffnet. In dieser Datenbank sind alle Wärmebrückendetails nach DIN 4108 Bbl. 2 (2019) gespeichert.



   Dialog Wärmebrücken Pro - Auswahl Wärmebrücken aus dem Katalog

2. Wählen Sie den Katalog (DIN 4108 2019).
3. Die angezeigten Wärmebrücken können gefiltert werden. Wählen Sie dazu ggf. den Regelquerschnitt oder geben Sie eine Bezeichnung zur gesuchten Wärmebrücke ein.
4. Wählen Sie die gewünschte Wärmebrücke und übernehmen Sie diese mit OK. Das Wärmebrückendetail wird übernommen.
5. Wählen Sie das Nachweisverfahren (Bildlicher oder Rechnerischer Gleichwertigkeitsnachweis) unter: Wärmebrücken bearbeiten (bildlicher Gleichwertigkeitsnachweis) (DIN 4108 Bbl. 2).
6. Erfassen Sie ggf. weitere Wärmebrücken.
