Erfassen von Räumen

Nachfolgend wird das manuelle Erfassen von Räumen erläutert. Das Importieren von Räumen aus E-CAD2 finden Sie unter der Raumbuch Pro_ Räume aus E-CAD importieren

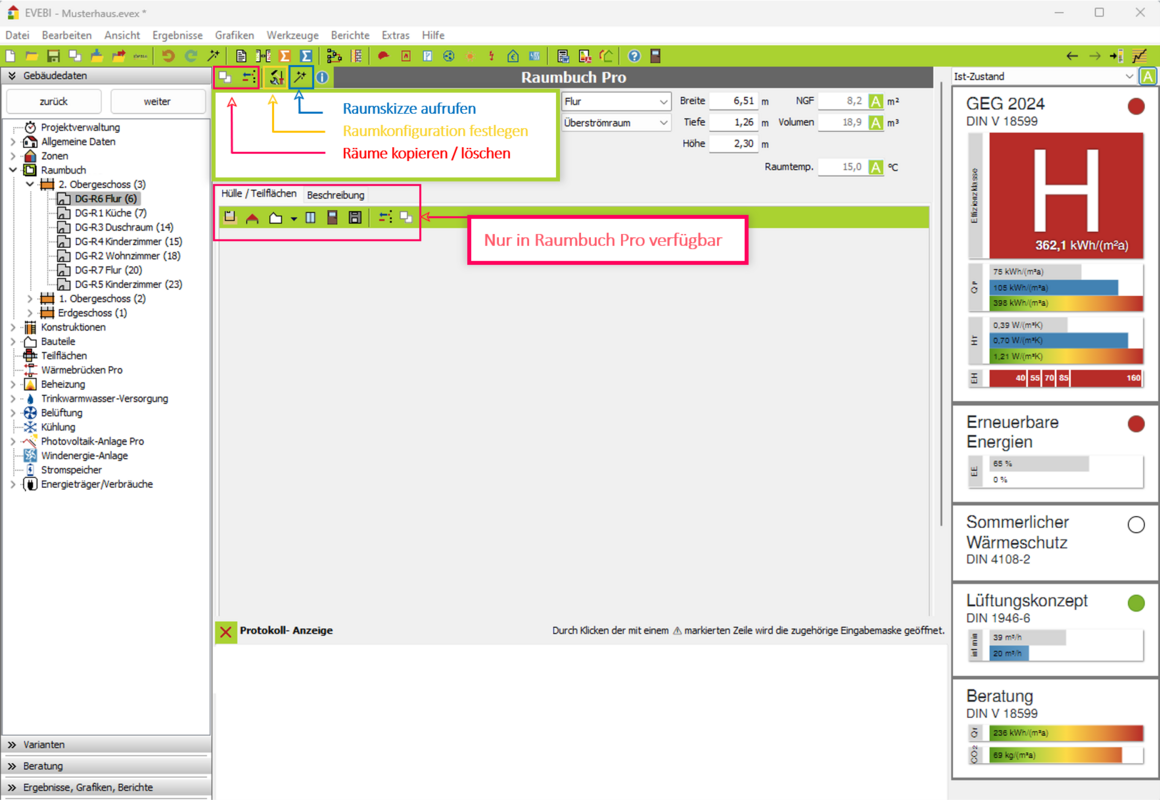

Hinweise: * Das Erfassen der Räume sollte vor dem Erfassen von Bauteilen erfolgen! * Die Räume werden geschossweise erfasst. * Vor dem Erfassen von Räumen sollten Sie die Raumbuch-Konfiguration* vornehmen. Hiermit können Sie sich Mehreingaben sparen. Eine Beschreibung dazu finden Sie unter: Raumbuch Konfiguration und Operationen

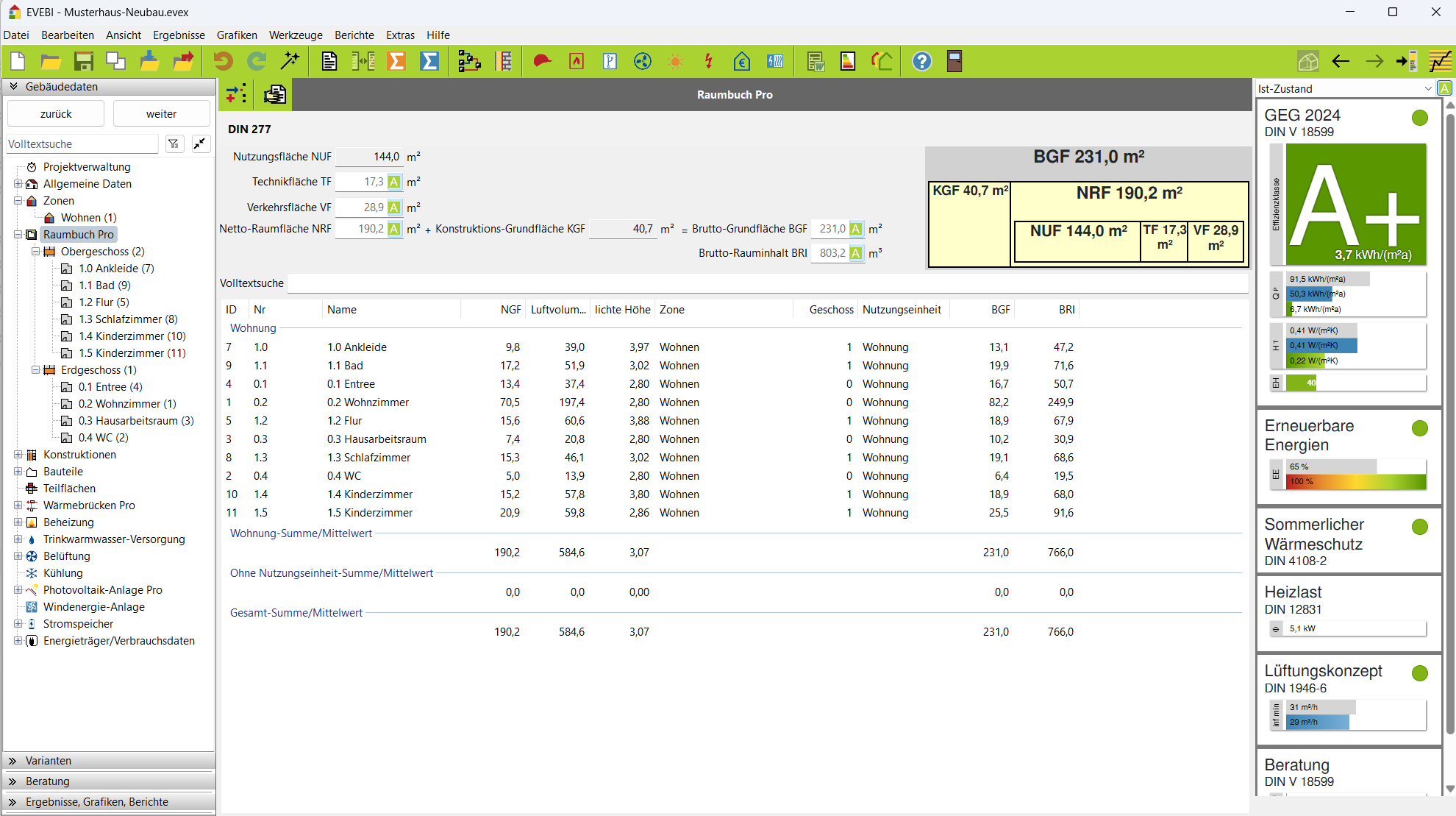

Dialog Raumbuch

Vorgehen zum Erfassen von Räumen

  1. Wählen Sie links das Register Gebäudedaten.

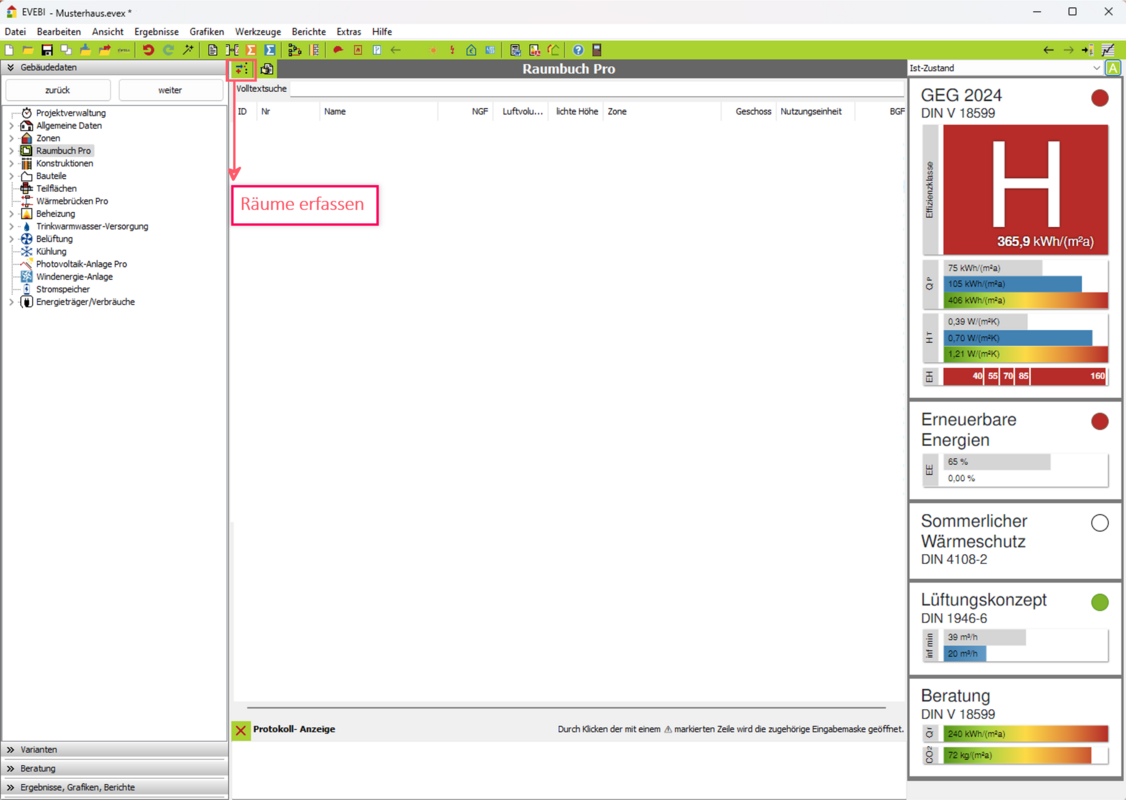

  2. Klicken Sie im Navigationsbereich auf den Eintrag Raumbuch. Es erscheint der Dialog zum Raumbuch.
  3. Prüfen Sie Ihre Raumkonfigurationseinstellungen, siehe unter: Raumbuch Konfiguration und Operationen

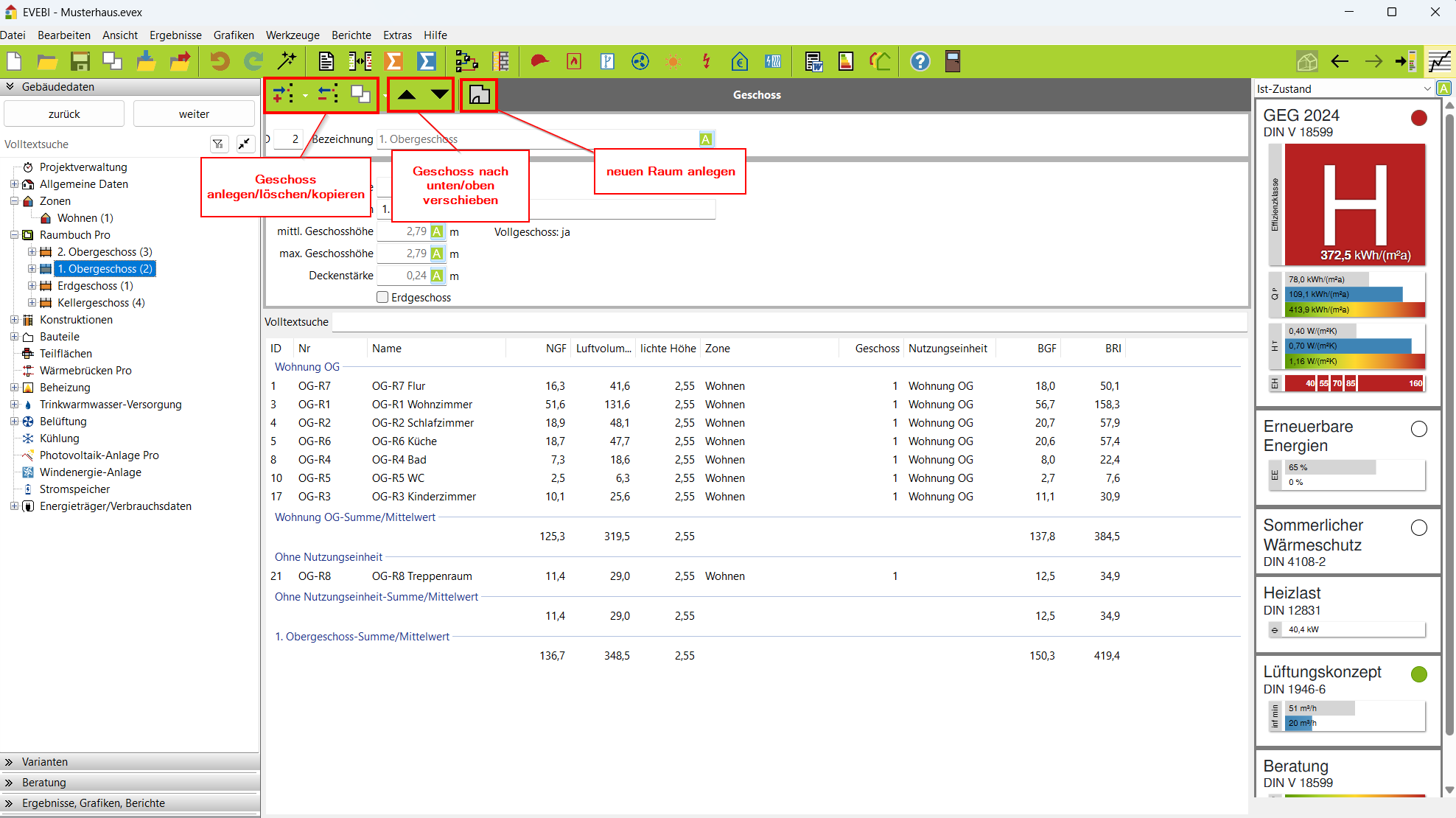

  4. Ersten Raum erfassen: Über das Symbol image/svg+xml ENVISYS GmbH & Co. KG Dialog Weiterer Raum

5. Weiteren Raum erfassen: Durch Klicken auf das Symbol image/svg+xml ENVISYS GmbH & Co. KG

Zur Eingabe der Raumdaten siehe unter: Raumdaten erfassen und bearbeiten

Treppenabgang erfassen

Für die Erfassung von Abgängen von Kellertreppen gegen "unbeheizt" muss eine Vereinfachung getroffen werden. Ermitteln Sie die (Hüll-)Flächen des beheizten Teiles und geben diese ein.

Hinweis E-CAD: Auch in E-CAD gibt es KEINE Option zur Treppeneingabe als Trennung der thermische Hülle. Auch hier muss die Eingabe vereinfacht erfolgen, z.B. mit der Halbierung der Geschosshöhe des Kellergeschosses, welches sich auf den Raum des Treppenabganges auswirkt.
