Allgemeine Erläuterungen zum Raumbuch

Das Raumbuch ist eine Funktion in EVEBI, welche eine Betrachtungsweise des Gebäudes von innen ermöglicht und damit die Grundlage für weitere Berechnungen, Lüftungsplanung, Heizlast, sommerlicher Wärmeschutz etc. bietet.

Das Besondere am Raumbuch ist eine völlig andere Erfassungsmethode gegenüber der Erfassung der äußeren Gebäudehülle. Während bei der äußeren Gebäudehülle immer Bruttomaße angegeben werden, arbeitet das Raumbuch mit den lichten Raummaßen und erzeugt die Bruttomaße für die äußere Gebäudehülle anhand der Wandstärken und Deckendicken automatisch.

Die Datenerfassung im Raumbuch ist erforderlich für folgende Aufgaben:

Lüftungskonzept nach DIN 1946-6 (Raumbuch Basis)
Heizlastberechnung nach DIN EN 12831 Bbl. 1 (Raumbuch Pro)
Hydraulischer Abgleich (Raumbuch Basis)
Sommerlicher Wärmeschutz nach DIN 4108-2 (Raumbuch Pro)

Info

Der Aufwand der Datenerfassung hängt davon ab, zu welchem Zeitpunkt Sie sich entscheiden, mit Räumen zu arbeiten und mit welchem Erfassungsweg Sie geometrische Daten aufnehmen.

So werden diese bei der Arbeit mit E-CAD bereits raumbuchgerecht übertragen und erzeugen nur geringen weiteren Aufwand. Am größten ist der Aufwand, wenn Sie sich nachträglich - nach einer herkömmlichen gebäude- oder zonenweisen Erfassung - entscheiden, Räume zu erfassen. Eine nachträgliche Zerteilung von erfassten Flächen ist derzeit nicht automatisiert möglich.

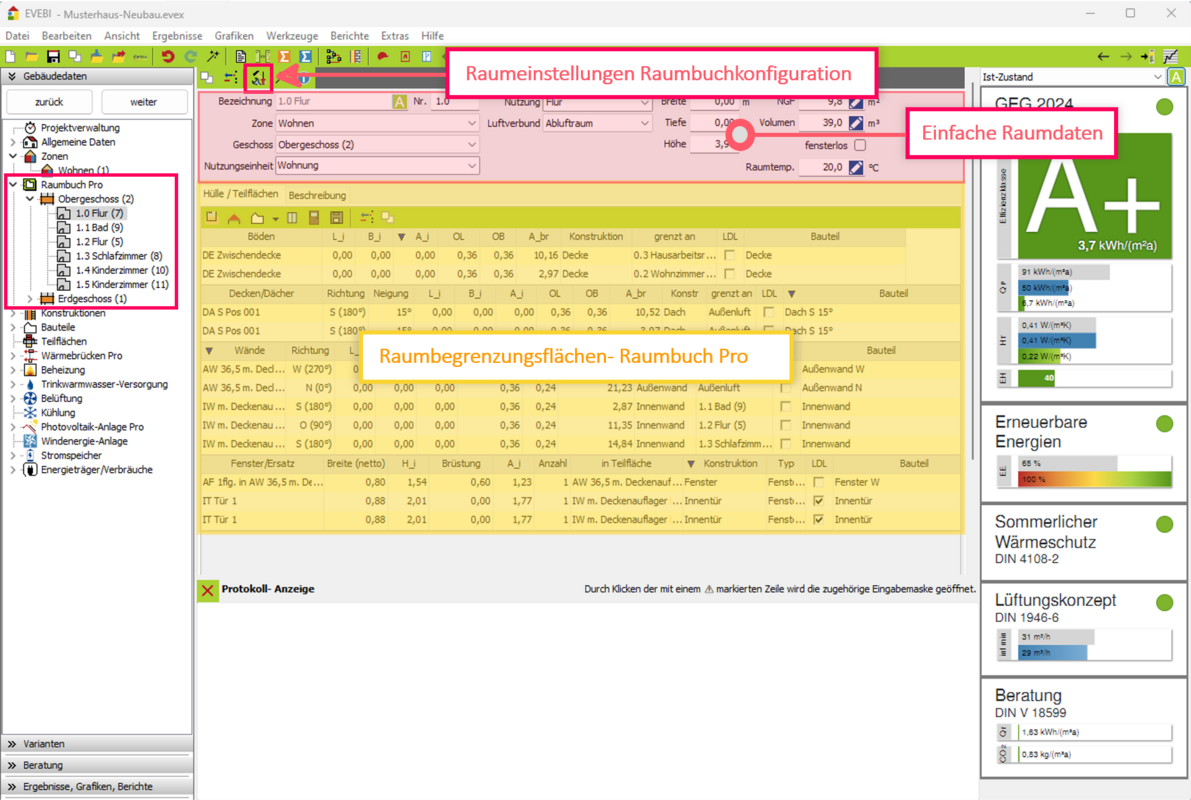

Raumbuch Basis

Erfassen der einfachen Raumdaten, wie Raumgröße, Raumnutzung, Luftverbund.
Voraussetzung für die Lüftungsplanung nach DIN 1946-6.
Das Raumbuch steht allen Anwendern zur Verfügung.

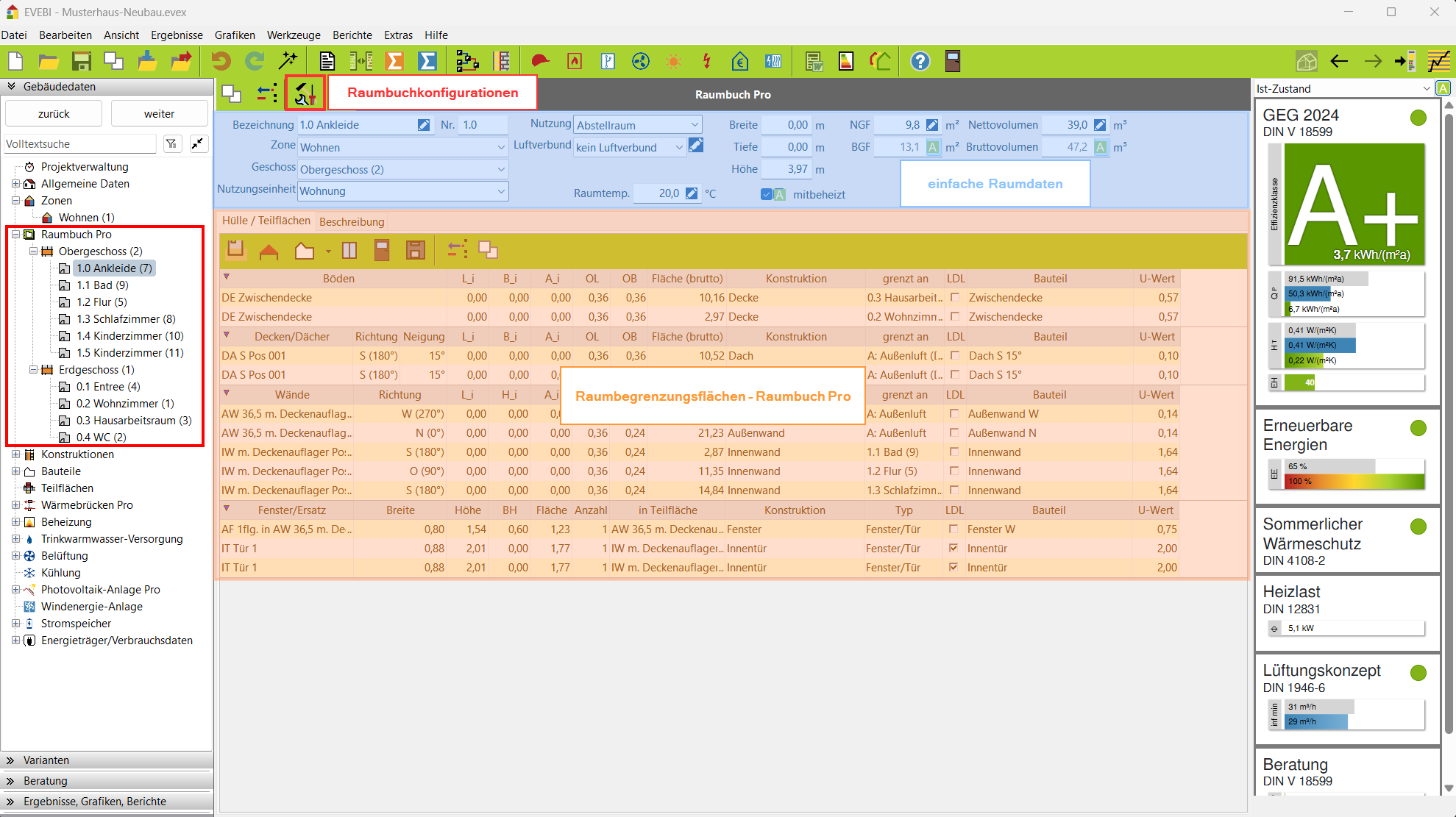

Raumbuch Pro

Zusätzliches Erfassen der Raumbegrenzungen (Wände, Decken, Fußböden, Öffnungen - detaillierte Raumdaten).
Die Bruttoteilflächen der Raumhülle (äußere Gebäudehülle) werden automatisch über die Wand- und Deckendicken generiert und in den Flächenmanager übertragen.
Beim Anlegen von Raumbegrenzungsflächen werden automatisch Bauteile angelegt. Daher sollte beim Anlegen eines Projektes immer die Raumbucherfassung vor der Bauteilerfassung erfolgen!
Raumbuchdaten können automatisch über einen Datenimport aus E-CAD generiert werden.
Das Raumbuch Pro ist Voraussetzung für die Heizlastberechnung nach DIN EN 12831 Bbl. 1 und den sommerlichen Wärmeschutz nach DIN 4108-2.
Das Raumbuch Pro ist ein EVEBI-Modul, welches zusätzlich erworben werden kann.

Dateneingabe

Erfassen der Projektdaten in EVEBI
Erfassen der Raumdaten (manuelle Eingabe oder Import aus E-CAD)
Räume werden geschossweise erfasst
Räume können Zonen zugeordnet werden (nur für Berechnungen nach DIN 18599 oder LEG)

Ergebnis

Nettogrundfläche der Zonen und damit des Gebäudes
mittlere Raumhöhe (gemittelt über alle Räume)
Netto- und Bruttovolumen der Zonen und damit des Gebäudes
Anzahl der Geschosse und Wohneinheiten
Bauteile der einzelnen Teilflächen
Einfache Raumdaten für die Lüftungsplanung nach DIN 1946-6
Detaillierte Raumdaten (Raumbegrenzungen) für die Berechnung der Heizlast nach DIN EN 12831 Bbl. 1 und Sommerlicher Wärmeschutz nach DIN 4108-2

Haben Sie bereits ein Projekt vorliegen und müssen nachträglich die Raumdaten erfassen, so sollten Sie wie folgt vorgehen:

Speichern Sie das vorhandene Projekt unter einem anderen Namen ab.
Wenn Sie mit den Teilflächen gearbeitet haben: Löschen Sie alle Flächen.
Wenn Sie nicht mit den Teilflächen gearbeitet haben: Löschen Sie alle Bauteile oder ändern Sie im Bauteildialog das Feld Fläche von manuell auf automatisch für jedes Bauteil.
