Raumdaten für die Heizlastberechnung

Über das Raumbuch werden neben der Nutzung, der Raumgröße und dem Luftverbund auch die Raumbegrenzungsflächen in ihrer Größe und Qualität (U-Wert, Wärmebrücken) sowie Orientierung (Nord, Ost etc.) erfasst.

Info

Für die Ermittlung der Luftwechselrate in den Räumen ist die Eingabe der Luftdurchlässe erforderlich. Die Luftdurchlässe sind zwischen den Räumen anzugeben. Eine weitere Möglichkeit ist die Angabe von Öffnungen.

Die Raumdaten können manuell eingegeben oder aus dem CAD-Programm EVEBI-CAD-3D-Gebäudemodell (E-CAD) importiert werden.

Erläuterungen zum Arbeiten mit E-CAD finden Sie unter E-CAD.

Erläuterungen zum Arbeiten mit dem Raumbuch finden Sie unter Raumbuch Pro.

Folgende Daten sind im Raumbuch anzugeben:

  1. Wechseln Sie auf das Register Gebäudedaten.
  2. Klicken Sie im Navigationsbereich den Eintrag Raumbuch und öffnen Sie den gewünschten Raum.

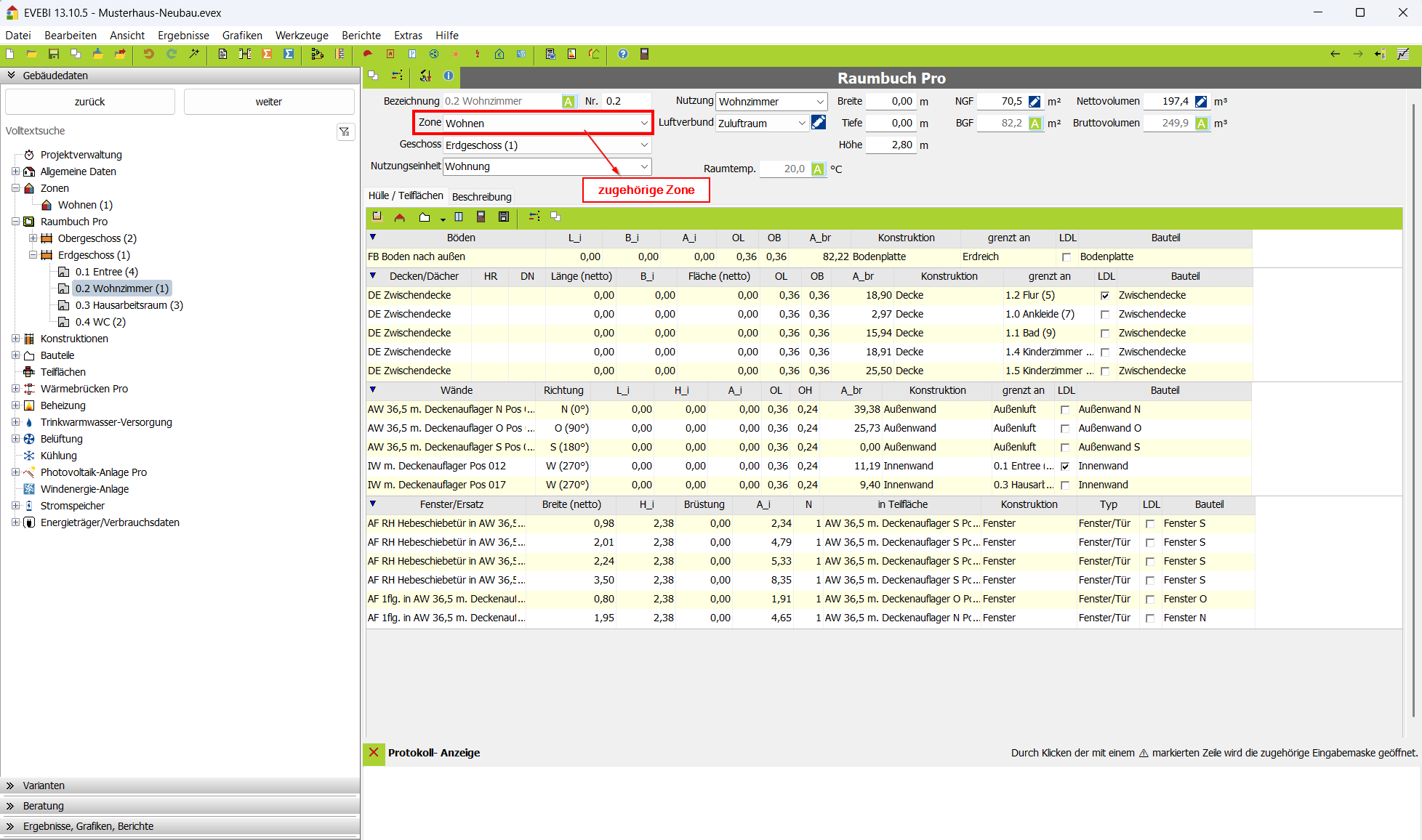

    Dialog Raumbuch

Zonenzuordnung: Über die Zonenzuordnung werden die berechnungsrelevanten Daten wie WG/NWG und Bauart (Wärmekapazität) übernommen.

Nutzungseinheit: Die Angabe der Nutzungseinheit ermöglicht die Betrachtung von Teilbereichen des Gebäudes (z.B. Wohnungen, Praxen etc.).

Nutzung: Über die Nutzung wird die für den Raum gültige Norm-Innentemperatur nach (DIN EN 12831 Bbl. 1, Tab. 4) festgelegt. Alle blau hinterlegten Nutzungen gehören zu Nichtwohngebäuden.

Den Nutzungen werden folgende Raumtemperaturen zugeordnet: - 15° C: Flur, Treppenraum - 24° C: Bad, Duschraum, Behandlungszimmer, Umkleideraum, Sauna - 20° C: für alle anderen Nutzungen

Wenn „keine Angabe“ gewählt ist, dann wird die Temperatur aus dem Zonenprofil verwendet Im Raum kann die Raumtemperatur angepasst werden. Diese ist nur für die Berechnung der Heizlast relevant.

Luftverbund: Über den Luftverbund wird festgelegt, ob es sich um einen Abluft-, Zuluft- oder Überströmraum handelt. Für die Heizlastberechnung werden daraus die Luftvolumenströme ermittelt. Wird kein Luftverbund gewählt, so werden für den Raum nur Transmissionsverluste ermittelt.

Fläche: Raumfläche (netto)

Volumen: Nettovolumen

Hülle/Teilflächen: Über die Hülle/Teilflächen (Raumbegrenzungsflächen) werden die Größe und Qualität der Raumbegrenzungsflächen festgelegt und damit die Transmissionen. Weiterhin werden hier angrenzende Räume (Keller, Nebenräume) zur Ermittlung der Temperaturrandbedingungen für die Berechnung der Oberflächentemperatur ermittelt.
