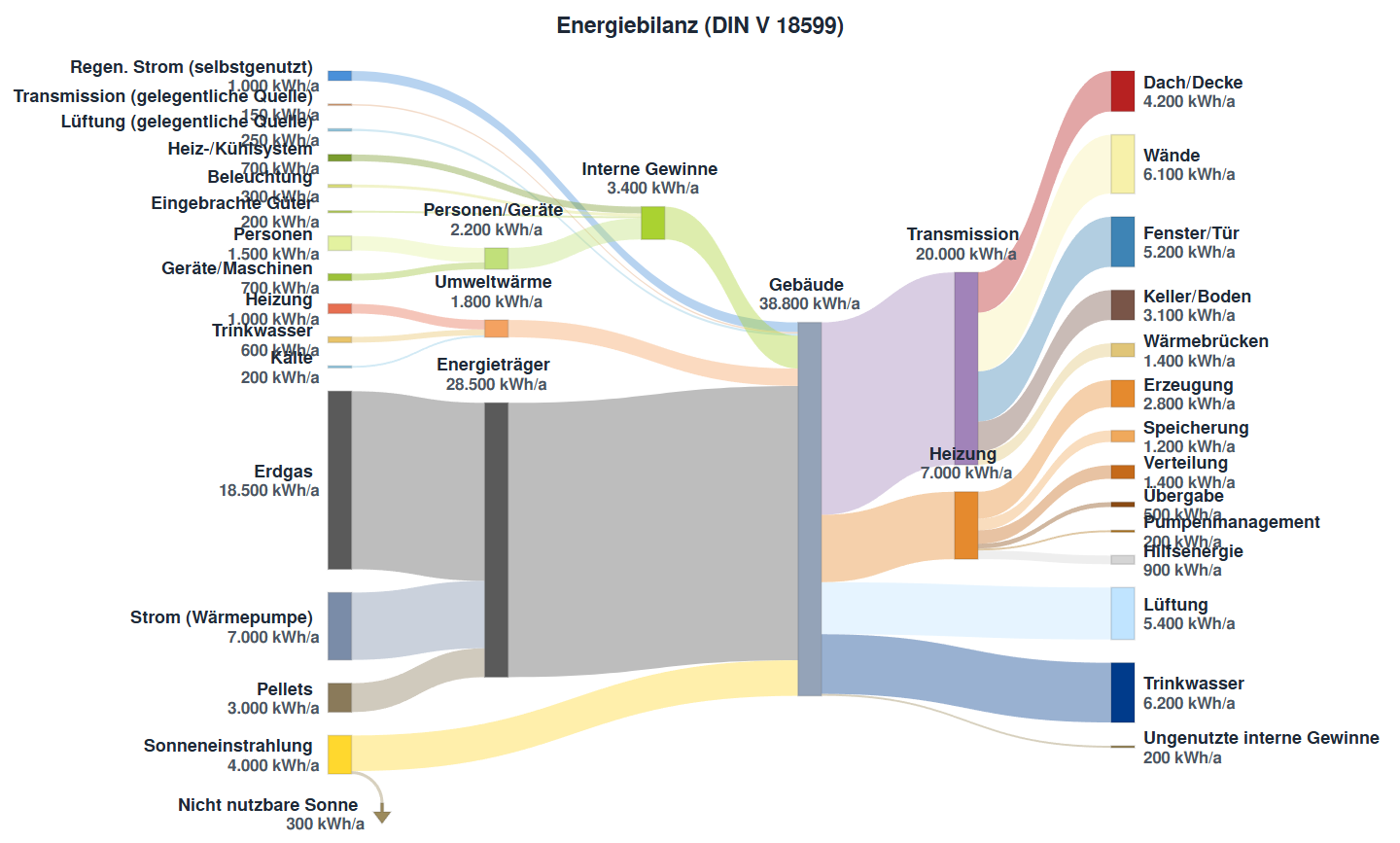

Grafik: Sankey-Diagramm (Energiebilanz)

Das Sankey-Diagramm stellt die berechnete Energiebilanz nach DIN V 18599 als Flussbild dar. Die Breite jedes Bandes entspricht der Energiemenge, die über diesen Pfad fließt (in kWh/a):

• links die Zuflüsse in das Gebäude (interne Gewinne, Sonneneinstrahlung, zugeführte Endenergie ...),
• in der Mitte das Gebäude als zentraler Knoten,
• rechts die Abflüsse (Transmissions- und Lüftungsverluste, Verluste der Anlagentechnik ...).

Die Grafik hilft Ihnen, schnell zu erkennen, woher die Energie stammt und über welche Wege sie das Gebäude wieder verlässt. Flüsse mit dem Wert 0 werden nicht dargestellt; je nach Projekt enthält das Diagramm daher nur einen Teil der unten beschriebenen Bänder.

Vorgehen

1. Wählen Sie im Navigationsbereich das Register Ergebnisse.
2. Wählen Sie ggf. im Ergebnis-Monitor den Ergebnisbezug Ist-Zustand/Variante.

oder

1. Wählen Sie im Navigationsbereich das Register Varianten.
2. Klicken Sie im Navigationsbereich die Variante, zu der Sie Grafiken ausgeben möchten.
3. Wählen Sie im Menü Grafiken den Eintrag Sankey-Diagramm.

Sankey-Diagramm (Beispiel)

Zuflüsse (linke Seite)

Interne Gewinne

Wärme, die im Gebäude selbst entsteht. Berücksichtigt werden nur beheizte Zonen. Die Gruppe fasst vier Bänder zusammen:

• Personen/Geräte – Wärmeabgabe der anwesenden Personen und der Geräte/Maschinen. Das Band teilt sich in die beiden Blätter Personen und Geräte/Maschinen auf.
• Heiz-/Kühlsystem – Wärme, die die Heiz- und Kühlflächen an den Raum abgeben (sowohl während als auch außerhalb der Nutzungszeiten).
• Beleuchtung – Wärme, die die Leuchten an den Raum abgeben (nicht die Beleuchtungs-Endenergie).
• Eingebrachte Güter – sonstige Wärmequellen im Raum, z. B. eingebrachte Waren oder Prozesswärme, sofern im Projekt erfasst.

Ermittlung: Wärmeeinträge aus den Zonenbilanzen der beheizten Zonen (Jahreswerte). Personen/Geräte ist die Summe seiner beiden Blätter. Die Beleuchtung ist hier nur mit dem als Wärme wirksamen Anteil des Beleuchtungsstroms enthalten – die Beleuchtungs-Energie finden Sie auf der Abflussseite unter Beleuchtung.

Energieträger

Die dem Gebäude zugeführte Energie (Brennwert) je Energieträger des Projekts, z. B. Heizöl, Erdgas oder Strom. Die Energieträger sind nach der Menge sortiert (größter zuerst); enthalten ist auch die Hilfsenergie. Der selbst erzeugte und selbst genutzte Strom ist dagegen nicht enthalten – er wird als eigener Zufluss dargestellt (siehe unten).

Ermittlung: Endenergiemenge (Brennwert) des Energieträgers, summiert über alle Versorgungsbereiche des Projekts und bereits um die Gutschriften aus selbst genutztem, selbst erzeugtem Strom reduziert.

Selbstgenutzter regenerativer Strom

Strom aus Photovoltaik, Windenergie, Kraft-Wärme-Kopplung oder Brennstoffzelle, der im Gebäude selbst verbraucht wird. Er ist in den Energieträgern nicht enthalten und erscheint deshalb als eigener Zufluss. Nur sichtbar, wenn das Projekt eine solche Eigennutzung aufweist.

Ermittlung: Der Stromertrag der regenerativen Erzeuger wird rechnerisch mit dem Stromverbrauch des Gebäudes verrechnet; dargestellt ist der danach verbrauchsdeckende (selbst genutzte) Anteil. Ob und in welchem Umfang eine Anrechnung zulässig ist, hängt von den Randbedingungen des gewählten Nachweises ab (z. B. GEG § 23).

Sonneneinstrahlung

Die gesamte durch die Fenster einfallende Sonnenwärme. Nicht die gesamte Sonnenwärme senkt den Heizbedarf: Der nicht nutzbare Anteil zweigt direkt am Sonnen-Band ab (siehe unten Nicht nutzbare Sonneneinstrahlung); nur der nutzbare Rest erreicht das Gebäude.

Ermittlung: Jahressumme der monatlichen solaren Wärmeeinträge durch transparente Bauteile – ungekürzt, der nicht nutzbare Anteil ist hier noch nicht abgezogen.

Umweltwärme

Wärme aus der Umgebung, die die Anlagentechnik nutzt (z. B. Quellwärme einer Wärmepumpe). Aufgeteilt in:

• Heizung – Quellwärme der Heizungsanlagen; bei einer Abluft-/Zuluft-Wärmepumpe der Wohnungslüftung wird nur der nutzbare Anteil angesetzt.
• Trinkwasser – Quellwärme der Trinkwassererwärmung.
• Kälte – Quellwärme der Kälteerzeugung.

Ermittlung: die der Umgebung entnommene Quellwärme der jeweiligen Erzeuger, summiert über alle Anlagen des Versorgungsbereichs (die Anzahl der Anlagen ist berücksichtigt).

Gelegentliche Wärmequellen

An milden Tagen kann Wärme von außen über die Bauteile (Transmission (gelegentliche Quelle)) oder mit der Luft, z. B. über eine Lüftungsanlage mit Wärmerückgewinnung (Lüftung (gelegentliche Quelle)), in das Gebäude gelangen und den Heizbedarf etwas senken. Dargestellt ist nur der nutzbare Anteil. Nur sichtbar, wenn solche Wärmeeinträge anfallen.

Ermittlung: Monatswerte der Wärmeeinträge, gewichtet mit dem Ausnutzungsgrad nach DIN V 18599-2. Einen ungenutzten Gegenpart wie bei Sonne und internen Gewinnen gibt es hier nicht.

Gebäude (Mitte)

Alle Zuflüsse, die das Gebäude erreichen, laufen im Knoten Gebäude zusammen; von hier zweigen die Abflüsse ab.

Abflüsse (rechte Seite)

Transmissionen

Wärme, die über die Gebäudehülle nach außen abgegeben wird, aufgeschlüsselt in:

• Dach, Wände, Fenster und Boden/Keller – die Wärmeabflüsse über die Bauteile der jeweiligen Gruppe.
• Wärmebrücken – nur bei detaillierter Wärmebrückenberechnung als eigenes Band; bei pauschaler Berechnung sind die Wärmebrücken bereits in den anderen Bändern enthalten.

Bauteile zwischen unterschiedlich warmen Bereichen innerhalb des Gebäudes werden entsprechend ihrer Bauteilart berücksichtigt.

Ermittlung: Jahressummen der Transmissionswärmesenken der Bauteile der jeweiligen Gruppe; die gelegentlichen Transmissionswärmequellen sind darin eingerechnet.

Heizung – Verluste der Wärmebereitstellung

• Erzeugung – Verluste der Wärmeerzeuger.
• Speicherung – Verluste der Heizungsspeicher.
• Verteilung – Verluste der Heizungsleitungen.
• Übergabe – Verluste der Wärmeübergabe (z. B. Heizflächen).
• Pumpenmanagement – Mehraufwand durch die Pumpenregelung nach DIN V 18599-5: 3 % bei außentemperaturgeführter, 6 % bei raumtemperaturgeführter Regelung, bezogen auf die Energie der Wärmeerzeuger. Ohne Zuschlag entfällt dieses Band.
• Hilfsenergie – Strom für Pumpen, Brenner, Regelung usw. aller Anlagen des Projekts (Heizung, Trinkwasser, Lüftung, Kälte ...). Die Hilfsenergie ist in den Energieträgern enthalten (siehe Zuflüsse) und wird hier als eigene Verlustposition ausgewiesen.

Ermittlung: Verluste der Heizungsanlagen aus den Monatsbilanzen (Erzeuger-, Speicher-, Verteil- und Übergabeverluste), jeweils summiert über alle Anlagen des Versorgungsbereichs.

Lüftung

Wärme, die mit dem Luftwechsel (Fensterlüftung oder Lüftungsanlage) abgeführt wird.

Ermittlung: Jahressumme der Wärmesenke des Luftwechsels als Bruttowert – gelegentliche Wärmeeinträge mit der Zuluft sind nicht gegengerechnet, siehe Lüftung (gelegentliche Quelle).

Trinkwasser

Die Wärme für den Trinkwasserbedarf sowie die Verluste der Trinkwassererwärmung (Speicherung, Verteilung, Übergabe und Erzeugung).

Ermittlung: Trinkwasserbedarf und Verluste, summiert über alle Trinkwasserstränge des Projekts (die Anzahl der Anlagen ist berücksichtigt).

Beleuchtung (Nichtwohngebäude)

Die Endenergie für die Beleuchtung. Nur sichtbar, wenn die Beleuchtung berechnet wird.

Ermittlung: die gebuchte Beleuchtungs-Endenergie; der davon als Wärme wirksame Anteil erscheint links unter Interne Gewinne und kann kleiner sein.

Kühlung

Der Kältebedarf und die Verluste der Kältebereitstellung (Verteilung, Übergabe und Speicherung; ggf. auch die Wohnungskühlung). Bei Absorptionskältemaschinen ist außerdem der dafür zusätzlich aufgewendete Wärmeeinsatz enthalten. Nur sichtbar, wenn eine Kühlung berechnet wird.

Ungenutzte interne Gewinne

Der Teil der internen Gewinne, der den Heizbedarf nicht senkt – z. B. weil im jeweiligen Monat ohnehin keine Heizwärme benötigt wird. Er entsteht erst im Gebäude und ist deshalb ein normaler Abfluss hinter dem Gebäude.

Ermittlung: monatsweise je Zone der mit dem Ausnutzungsgrad (DIN V 18599-2) nicht nutzbare Anteil der internen Gewinne.

Nicht nutzbare Sonneneinstrahlung

Der Teil der Sonneneinstrahlung, der den Heizbedarf nicht senkt. Dieses Band zweigt bereits vor dem Gebäude vom Sonnen-Band ab und ist links unten dargestellt.

Wie viel von der Sonnenwärme und den internen Gewinnen nutzbar ist, wird für jeden Monat getrennt ermittelt (Ausnutzungsgrad nach DIN V 18599-2).

Hinweise

• Alle Angaben sind Jahreswerte in kWh/a und beziehen sich auf das gesamte Gebäude (Summe aller Zonen).
• Fahren Sie mit der Maus über einen Balken oder eine Beschriftung: ein kurzer Erläuterungstext der zugehörigen Bilanzposition wird eingeblendet, sofern vorhanden.
• Die angezeigten Werte hängen von den Projekteingaben und den gewählten Berechnungsrandbedingungen ab. Allgemeine Erläuterungen finden Sie unter: Allgemeine Erläuterungen zu den Ergebnissen
• Die angezeigte Grafik kann gespeichert, in die Zwischenablage übernommen und direkt auf einen angeschlossenen Drucker ausgegeben werden.
