Ermittlung des Verschattungsindex

Der Verschattungsindex dient der Berechnung der Sonneneinstrahlung einerseits und der Berechnung des verfügbaren Tageslichtanteils für die Beleuchtung andererseits.

Bearbeiten der Daten zum Verschattungsindex

1. Wählen Sie das Register Gebäudedaten.
2. Klicken Sie im Navigationsbereich auf den Eintrag Bauteile.
3. Wählen Sie im Navigationsbereich das Fenster, zu welchem Sie den Verschattungsindex erfassen wollen.

4. Klicken Sie in dem Dialog das Symbol

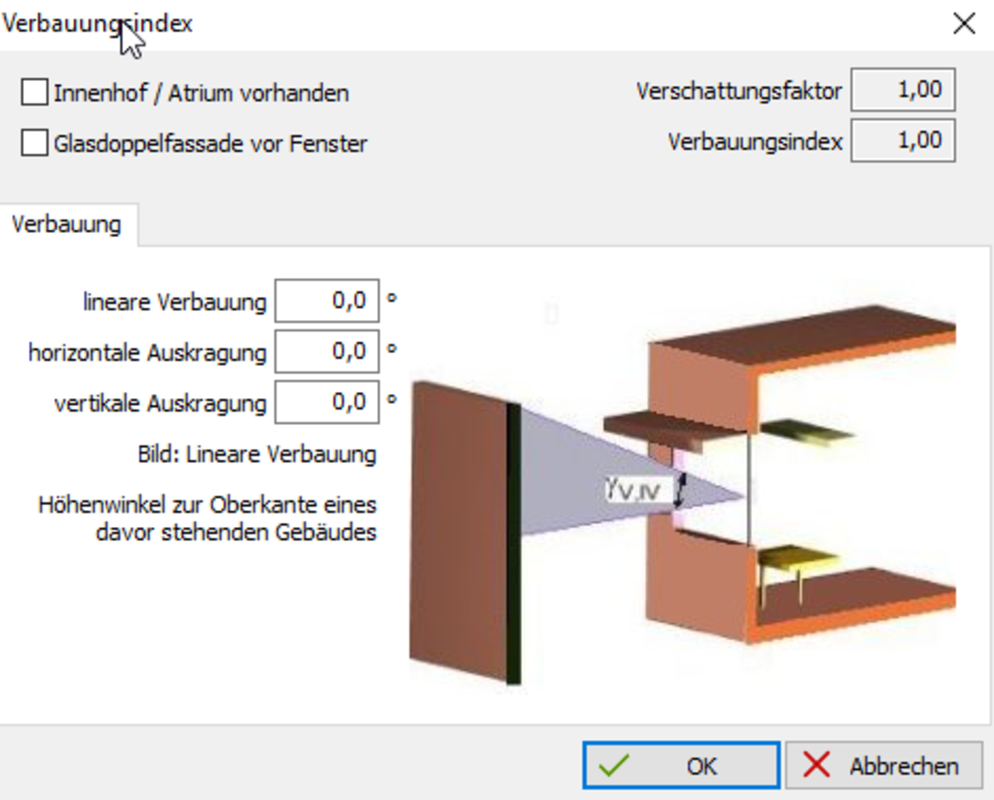

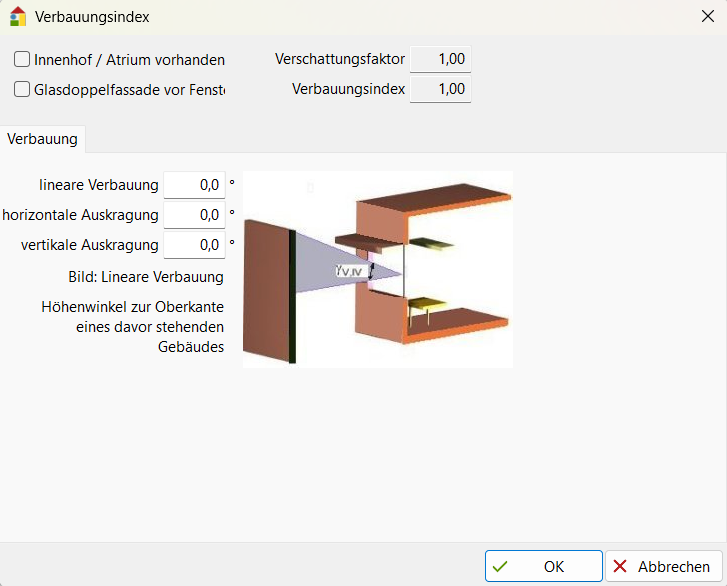

   Dialog Verbauungsindex

   Lineare Verbauung:

   Die lineare Verbauung beschreibt eine horizontale Blockade vor der Fassadenöffnung (z. B. Nachbarhaus oder Bäume), die vor der Fassadenöffnung befindliche Bauten etc. berücksichtigt. Klicken Sie dazu in das Feld Lineare Verbauung, das zugehörige Bild wird angezeigt. Besonders bei Ost- und Westfenstern kann dies schnell 20–50% der Einstrahlung blockieren, da die Sonne dort morgens/abends tiefer steht.

   Der Verbauungshöhenwinkel wird von der Mitte des lichttechnisch anrechenbaren Fassadenteils ermittelt (ab Außenwandebene). Tragen Sie den Winkel ein. Für Winkel >= 60° wird die lineare Verbauung nicht berücksichtigt.

   Horizontale Auskragung:

   Die horizontale Auskragung berücksichtigt horizontale Auskragungen an der Fassade oberhalb des lichttechnischen Fassadenteils, die waagerecht vorstehen und den Einstrahlungswinkel reduzieren, besonders bei Südfenstern, wo die Sonne im Sommer steil einfällt und den Wärmeeintrag mindert. Klicken Sie dazu in das Feld Horizontale Auskragung, das zugehörige Bild wird angezeigt.

   Der Winkel der horizontalen Auskragung wird von der Mitte des lichttechnisch anrechenbaren Fassadenteils ermittelt (ab Außenwandebene). Tragen Sie den Winkel ein. Für Winkel >= 67,5° wird die horizontale Auskragung nicht berücksichtigt.

   Vertikale Auskragung:

   Die vertikale Auskragung berücksichtigt vertikale Auskragungen an der Fassade des lichttechnischen Fassadenteils – also senkrecht auskragende Teile (z. B. Nachbarhauswand), die die seitliche Einstrahlung reduzieren, z. B. bei Südfenstern morgens/abends, wo die Sonne flach einfällt. Klicken Sie dazu in das Feld Vertikale Auskragung – das zugehörige Bild wird angezeigt.

   Der Winkel der vertikalen Auskragung wird von der Mitte des lichttechnisch anrechenbaren Fassadenteils ermittelt (ab Außenwandebene). Tragen Sie den Winkel ein.

5. Bestätigen Sie die Daten durch Klicken der Schaltfläche OK. Der Verschattungsindex wird für das Fenster übernommen.
